Вы просто хлопаете дверью — а мы посчитали, чего этот удар стоит уплотнителю и фланцу

11 августа 2026

Дверь автомобиля закрывается не плавно, а с ударом: обычно со скоростью около 1-3 м/с в момент контакта уплотнителя с проемом кузова. За эти доли секунды резиновый уплотнитель должен успеть сжаться и погасить энергию удара, а фланец, на который он установлен, не должен получить недопустимых напряжений или остаточной деформации. Статический расчет здесь не работает: нагрузка нарастает и спадает слишком быстро, а резина ведет себя сильно нелинейно даже при умеренных перемещениях. Нужна явная динамическая постановка (explicit), в которой решение продвигается по времени очень маленькими шагами.

Постановка расчёта

В разобранном примере рассматривался боковой сегмент кузова, жестко закрепленный по границе обреза, дверь захлопывалась со скоростью 3 м/с. Свойства уплотнителя описаны моделью Муни-Ривлина, гиперупругий материал, типичный выбор для резины при больших деформациях, материал фланца, пластик ABS. Полная длительность процесса, 0,1 секунды, начальный шаг по времени, 6×10⁻⁷ секунды. Для элементов, которым по условиям устойчивости требовался шаг меньше заданного, применялось масштабирование масс, а сами элементы считались с полной схемой интегрирования, чтобы избежать паразитных форм деформации сетки.

Что показал расчёт

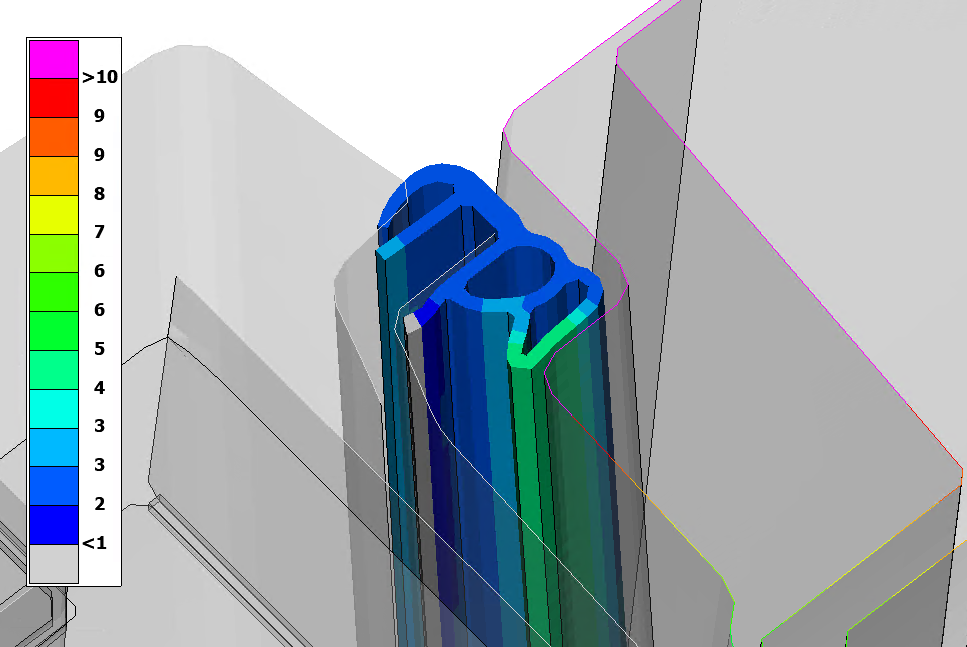

Деформация многокамерного резинового уплотнителя в момент контакта с проемом двери

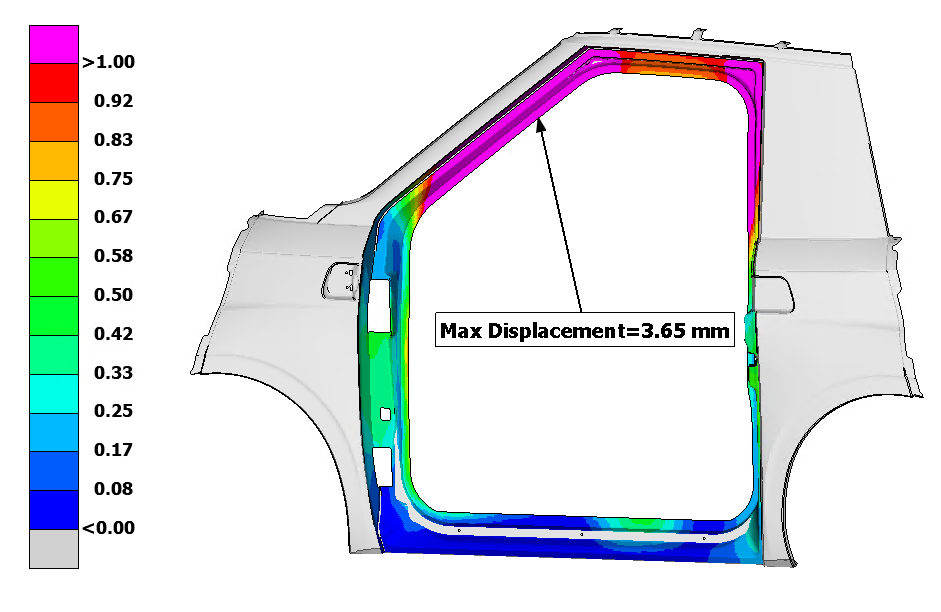

Перемещения на фланце уплотнителя в момент удара, максимум 3,65 мм

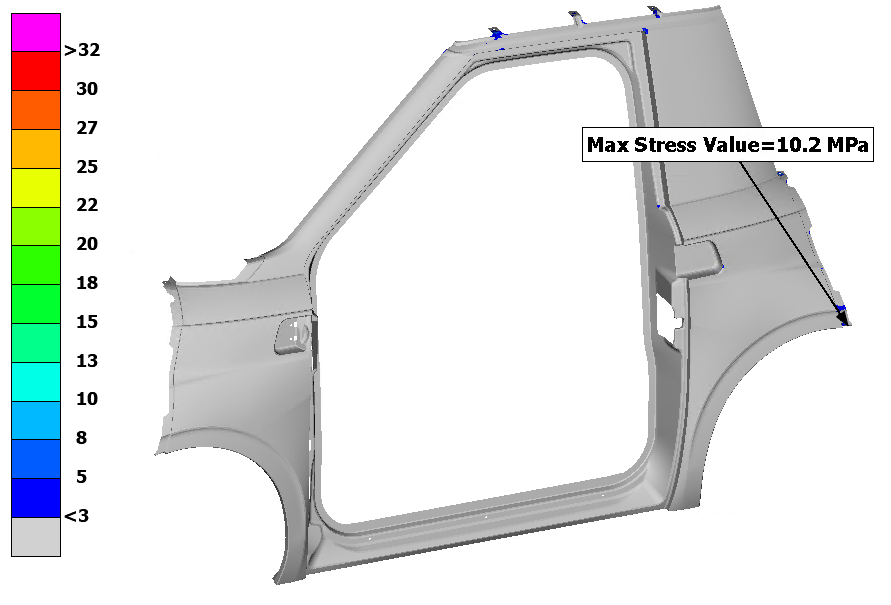

Напряжения по Мизесу на фланце уплотнителя в момент удара, максимум 10,2 МПа

По результатам расчета определены максимальные перемещения (3,65 мм) и напряжения (10,2 МПа по Мизесу) на фланце уплотнителя, после чего в конструкцию были внесены итерационные улучшения. Сами по себе эти значения далеки от предела прочности ABS, но именно расчет на удар, а не статика, позволяет увидеть локальные пики нагрузки в момент контакта, которые статическая постановка просто не воспроизведет. Для кузовных деталей, работающих в контакте при закрывании дверей, капотов и лючков, это по сути единственный способ проверить конструкцию расчетом до испытаний на стенде.
