Программное решение CADFLO предоставляет в руки инженера-конструктора возможности моделирования гидро-/газодинамики и теплообмена непосредственно в NX, SOLIDWORKS, Creo, CATIA V5 или Solid Edge.
Изучите весь потенциал ваших идей, не нарушая процесс проектирования.
Расчеты требуют много времени, поэтому слабо влияют на конструкторские решения. Поэтому CAE сегодня это узкое горлышко.
Узнайте как наши решения помогают снизить барьер освноения CAE и обеспечить тесное сотрудничество между конструкторами и расчетниками.
Не требует глубоких теоретических знаний гидро-/газодинамики. Конструктор фокусируется только на своих задачах.
Встроен в привычный интерфейс САПР инженера конструктора (NX, SOLIDWORKS, Creo, CATIA V5 или Solid Edge). Легок в освоении.
Полностью автоматизированный процесс построения сетки конечных элементов. Меньше человеческих временных затрат.
Не требователен к вычислительным ресурсам. Большинство расчетов проводятся на ПК пользователей.
Справка и интерфейс на русском языке. Основная часть команды разработчиков находится в России (Москва).
Для обучения работе с продуктом в подавляющем большинстве случаев достаточно 1-2-х рабочих дней.
Ежегодно выпускается один главный релиз CADFLO и 3-4 сервиспака. Посмотрите что нового в CADFLO 2022.1
Блискастель, Германия
Немецкий производитель значительно улучшает процессы разработки с помощью CADFLO.
В данном примере рассматривается течение воды в шаровом кране до и после внесения конструктивных изменений. Основная цель данной задачи - показать, насколько просто моделировать течение жидкости с помощью FloEFD. Этот пример демонстрирует, что FloEFD является наилучшим инструментом, позволяющим инженерам исследовать различные варианты конструкций.
Тот пример описывает основные этапы постановки задачи сопряженного теплообмена. Он может быть интересен для пользователей, занимающихся исследованием течения и теплообмена внутри различных электронных устройств. Однако основные принципы, рассмотренные здесь, могут применяться во всех тепловых задачах.
В данном примере FloEFD исследуется, как тип проницаемости (изотропная или однонаправленная) пористой среды каталитического нейтрализатора влияет на распределение массового расхода выхлопных газов по поперечному сечению нейтрализатора.
FloEFD позволяет с высокой точностью определить потери давления практически на любом участке трубопроводной системы.
FloEFD позволяет исследовать процессы обтекания различных тел и определять силы, возникающие вследствие взаимодействия тел с потоком (подъемную силу и силу сопротивления). В качестве примера рассмотрим обтекание цилиндра равномерным потоком и определим его гидравлический коэффициент сопротивления.
С помощью FloEFD можно исследовать течение и теплопередачу в различных инженерных конструкциях. Множество постпроцессорных элементов FloEFD позволяют подробно изучить картину распределения различных параметров внутри конструкции. Таким образом, можно получить представление о том, какие процессы протекают в аппарате. Исходя из этого, инженер-проектировщик может определить, каким образом конструкцию можно оптимизировать.
В данном примере моделируется работа текстильной машины. Конструкция машины упрощена и представляет собой замкнутый полый цилиндр, в котором находится цилиндрический статор с узким входным патрубком (см. рис. ниже). В корпус также входит устройство в виде тонкостенного конуса для наматывания волокна, которое вращается с очень высокой скоростью. Поток воздуха обтекает вращающийся конус, закручивается вследствие возникающих касательных напряжений и формирует правильное наматывание волокна, после чего поступает в выходной патрубок, находящийся в верхней части корпуса.

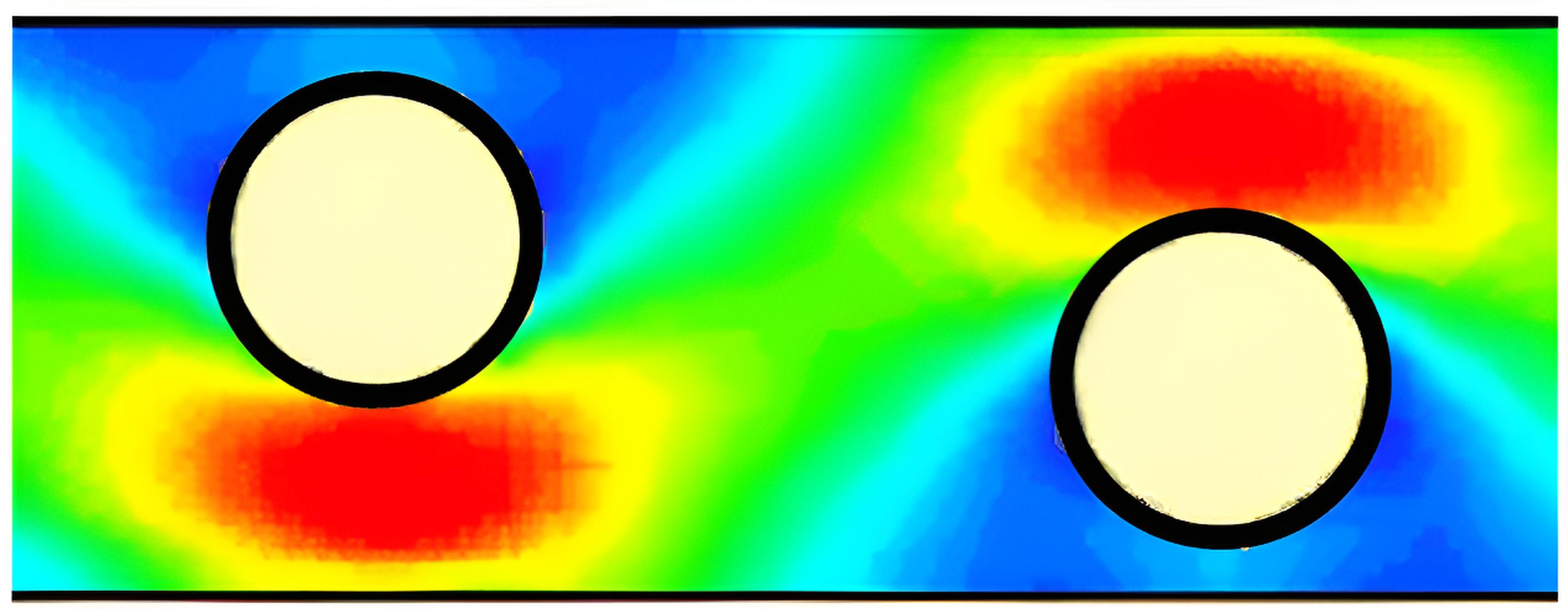

Основная цель задачи - вычислить потери полного давления в канале. Для того, чтобы определить, как на эту величину влияет добавление в воду ксантановой смолы, рассчитаем также течение воды с тем же объемным расходом.

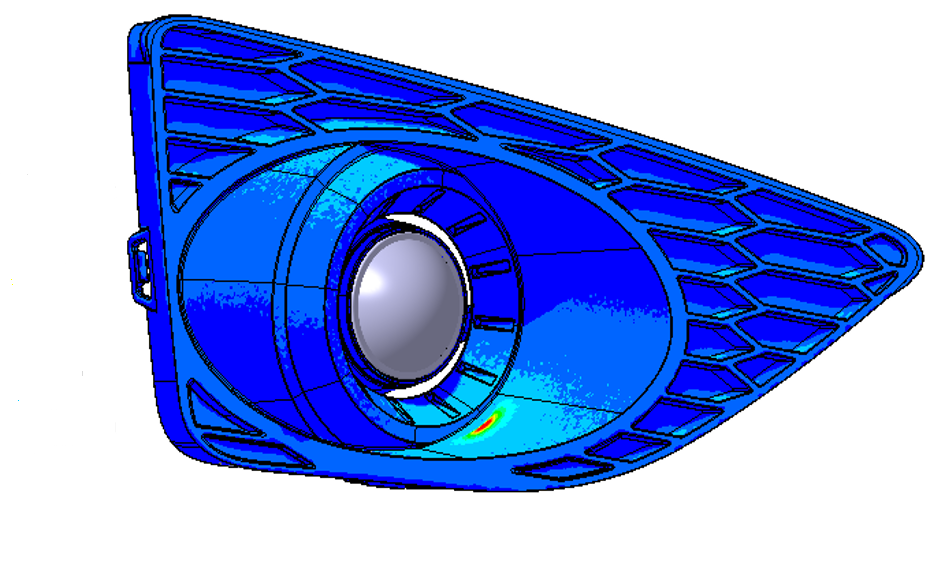

Цель данного моделирования - определить влияние рефлектора и его радиационных свойств на температуру шарика и экрана.
Рассмотрим течение воздуха в центробежном насосе, основным элементом которого является рабочее колесо.
В данном примере рассматривается работа маслоуловителя автомобиля, предназначенного для отделения частиц моторного масла, попавших в поток воздуха.
Этот пример демонстрирует возможности FloEFD по моделированию конвективного и радиационного теплообмена с учетом поглощения излучения в полупрозрачных телах, а также с учетом спектрального состава излучения.
Данный пример демонстрирует, как с помощью FloEFD можно оценить эффективность работы системы вентиляции помещения. В FloEFD предусмотрена возможность расчета комфортных параметров, с помощью которых можно определить качество воздуха и комфортность микроклимата в помещении.
Данный пример демонстрирует, как с помощью FloEFD можно прогнозировать загрязнение воздуха в городе.
Этот пример демонстрирует возможности FloEFD по моделированию охлаждения электронных компонентов в системном блоке компьютера с помощью различных элементов, реализованных в модуле Electronics.
Данный пример демонстрирует возможности FloEFD по решению задачи отведения тепла от светодиода.

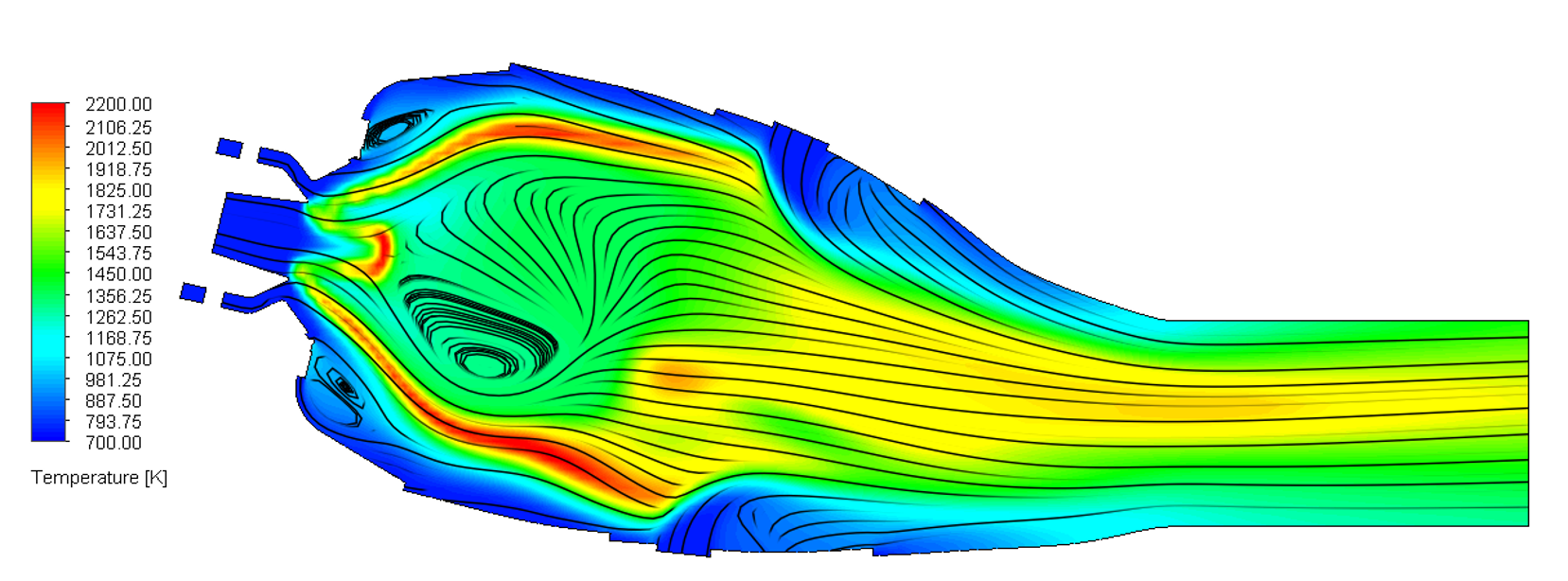

Этот пример демонстрирует возможности FloEFD по моделированию горения газообразной смеси.
