ЕНАС СолидСим: цифровой двойник технологической линии

Отечественная платформа 1D-функционального моделирования технологических переделов и физико-химических процессов в сыпучих средах. Схема считается целиком: от приёма сырья до готового продукта.

3 фазытвёрдая, жидкая, газовая

Windows, Linux, macOSплатформы

Sundialsрешатели СЛАУ и ДАУ

APIдля собственных юнитов

Запросить демонстрацию Что умеет

О продукте

Схема целиком, от приёма сырья до продукта

ЕНАС СолидСим считает потоки, переделы и режимы технологической схемы. Схема собирается из юнитов - аппаратов и узлов, - между ними идут материальные потоки с заданными свойствами.

Расчёт даёт массовые расходы, распределения частиц по размерам, температуры и составы на каждом участке. Режим подбирается на модели, без остановки линии под каждый вариант.

На той же модели строится цифровой двойник производственной линии. Комплекс интегрируется со SCADA и MES, обменивается данными с Matlab, Python и другим сторонним ПО.

Зачем

Что мешает поднять выработку

Подбор режима на работающей линииКаждый вариант проверяется остановкой и перенастройкой оборудования.

Непредсказуемое качество и загрузка линииНа модели режим подбирается быстрее, а качество продукта и загрузка становятся предсказуемее.

Избыточные натурные экспериментыЧасть опытов заменяется расчётом схемы.

Узкие места видны постфактумСценарий можно проиграть на модели, в том числе аварийный, и найти ограничение заранее.

Рутинные операции инженераПересчёт схемы под каждое изменение сырья выполняет модель.

Цифровой двойник некуда встроитьРасчётный код не связан со SCADA и MES.

Возможности

Возможности комплекса

01Динамическое моделирование технологических процессов с учётом твёрдой, жидкой и газовой фаз.

02Моделирование физико-химических процессов в сыпучих средах.

03Блочно-модульный последовательный алгоритм расчёта. Дискретные и динамические процессы, настройка и управление технологическими потоками.

04Встроенная библиотека юнитов и решателей, расширяемая пользователем.

05Интегрированные решатели СЛАУ и ДАУ Sundials.

06Хранение и кэширование на основе HDF5: полная информация о схеме, процессах, свойствах и результатах, с разделением на несколько файлов.

07Графический интерфейс: подготовка и запуск задач, визуализация результатов, мониторинг процесса решения.

08Мультиплатформенность: Windows, Linux, macOS.

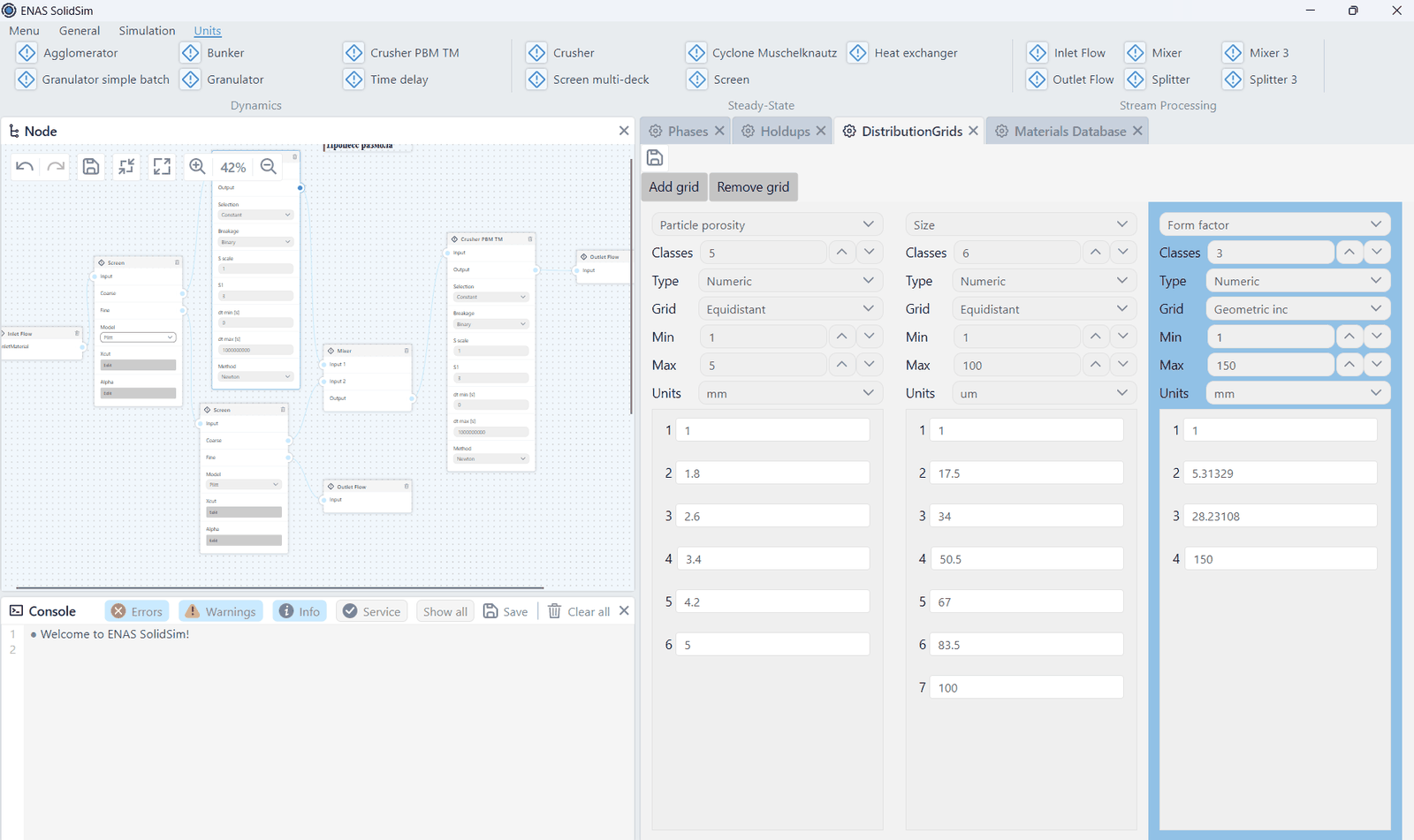

Интерфейс ЕНАС СолидСим: библиотека юнитов, схема участка и настройка сеток распределений — Интерфейс ЕНАС СолидСим. Сверху библиотека юнитов, слева схема участка, справа сетки распределений по пористости, размеру и форм-фактору, снизу консоль расчёта.

Состав

Из чего собирается схема

Группа	Юниты и решатели
Обработка потоков	Вход, выход, смесители, делители
Стационарные	Дробилка, грохот, многодечный грохот, циклон по методу Мушелькнауца, теплообменник
Динамические	Агломератор, бункер, грануляторы, дробилка, задержка времени
Решатели	СЛАУ и ДАУ Sundials; встраивание пользовательских юнитов и решателей через API

Перечень юнитов расширяется при внедрении под задачи конкретного производства.

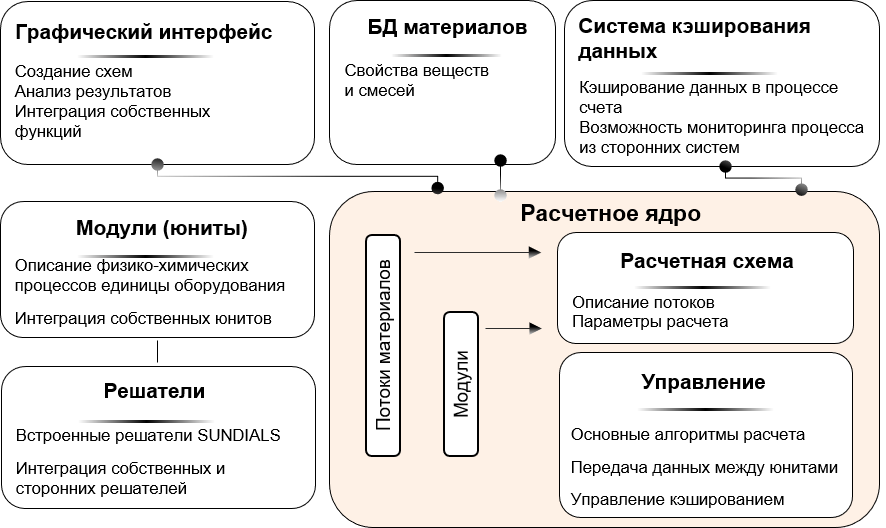

Схема архитектуры ЕНАС СолидСим: графический интерфейс, база материалов, кэширование, модули, решатели и расчётное ядро — Архитектура комплекса. Расчётное ядро держит схему, потоки материалов и управление; юниты, решатели и база материалов подключаются к нему и расширяются пользователем.

Как считает

Алгоритм и модели

Последовательно-модульный алгоритмСхема разбивается на последовательные этапы с учётом обратной связи, каждая модель решается отдельно.

Обратные потокиОтдельный алгоритм решения рециклов в схеме.

ДинамикаМетод релаксации: временное окно дробится на меньшие, параметры вычисляются до достижения сходимости.

ИнтерполяцияЛинейная между заданными временными точками, экстраполяция за пределами интервала.

Инициализация потоковНесколько методов сходимости при старте расчёта.

Многомерное распределение параметровСвойства твёрдой фазы задаются распределением сразу по нескольким признакам.

Модели дробленияМодель Бонда через индекс прочности материала и потребляемую мощность, модель с постоянным потоком.

Разделение в циклонеМетод Мушелькнауца: геометрия входа, выхода и лопастей, трение о стенки, эффективность разделения.

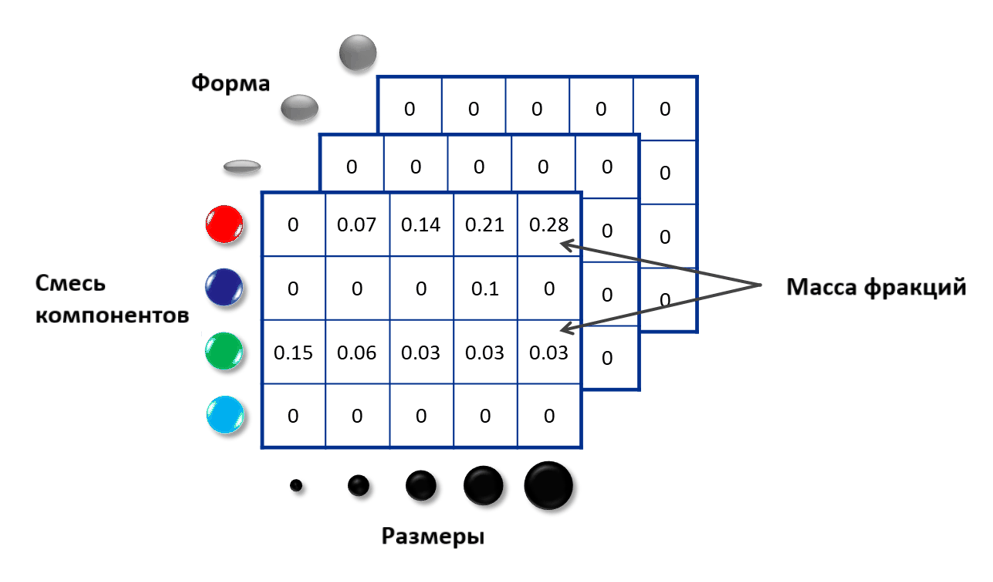

Схема многомерного распределения: масса фракций по смеси компонентов, размерам и форме — Многомерное распределение параметров: масса фракций задаётся сразу по составу смеси, размеру и форме частиц.

Кейсы

Собранные схемы

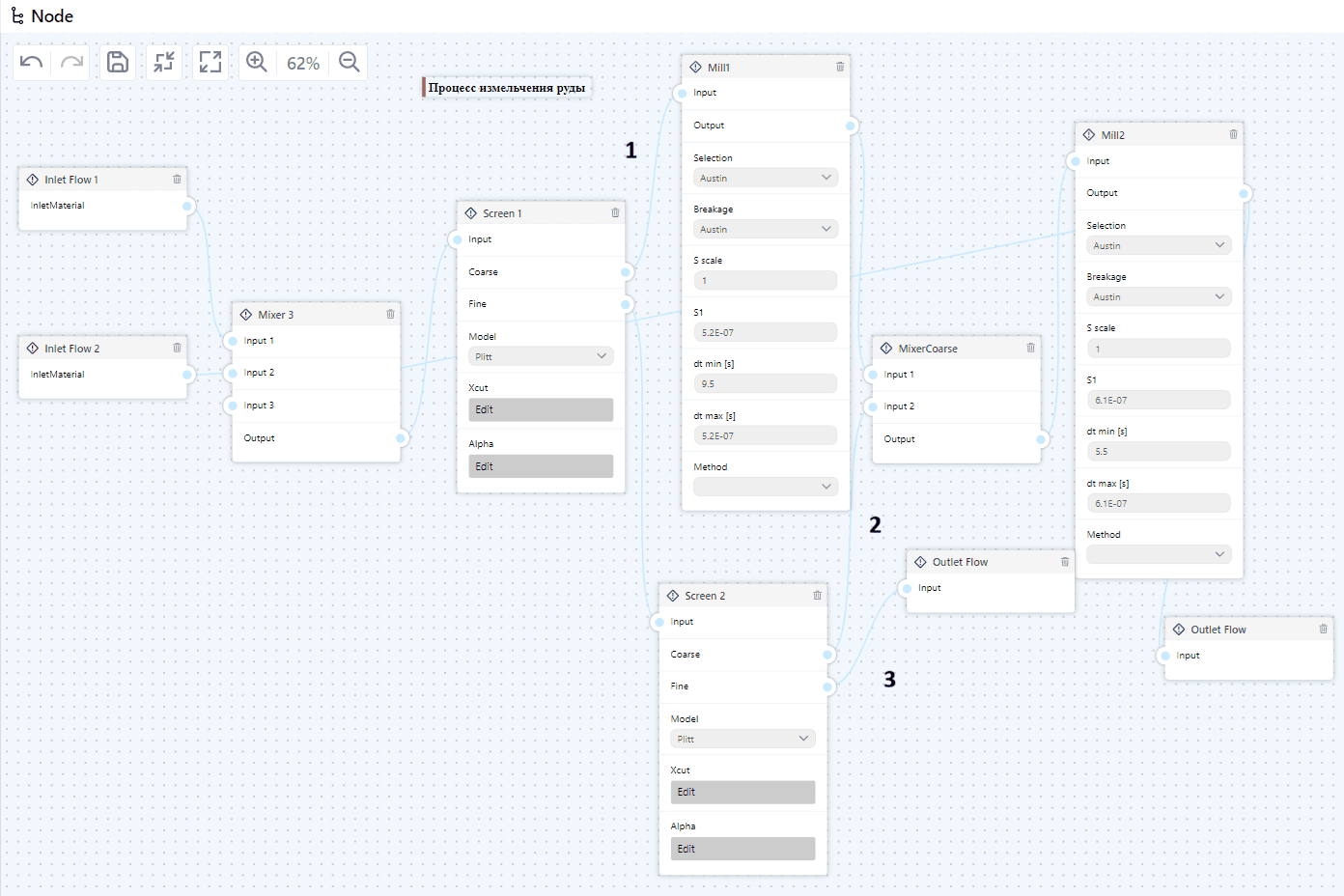

Схема участка измельчения руды целиком: две подачи, смеситель, два грохота, две мельницы и два выхода

Участок измельчения рудыДве стадии измельчения, классификация и перемешивание. Свойства руды: плотность 2200 кг/м³, теплоёмкость 890 Дж/(кг·К), индекс Бонда 15,51. На выходе - массовый расход и средний размер частиц по участкам схемы.

Модель циклонаМетод Мушелькнауца: геометрия входа, выхода и лопастей, трение о стенки чистого газа и смеси с частицами, эффективность разделения, массовые расходы на входе и выходе.

Схема технологического участка ГМКОт дробления до хвостохранилища, с оценкой эффективности на системном уровне.

Обвязка

Куда встраивается

01API для расчётного ядра и модулей, разработка пользовательских функций и юнитов.

02Мониторинг и получение данных сторонним ПО: Matlab, Python и другие.

03Интеграция со SCADA и MES.

04Хранение результатов в HDF5 - файлы читаются сторонним ПО, в том числе для совместного моделирования.

05Параметры аппарата, уточнённые в ЕНАС ЕДЭМ, переносятся в юнит схемы.

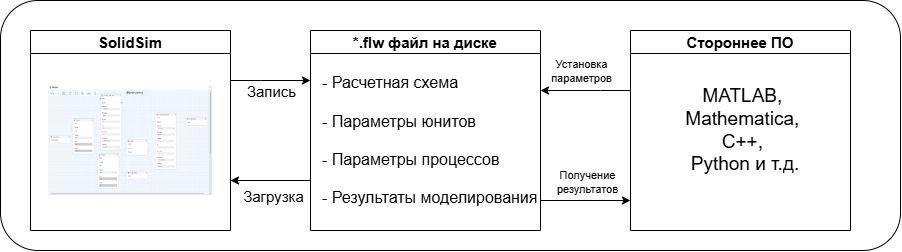

Схема обмена: ЕНАС СолидСим пишет и читает файл расчёта, стороннее ПО устанавливает параметры и забирает результаты — Обмен со сторонним ПО идёт через файл расчёта: в нём лежат схема, параметры юнитов и процессов и результаты моделирования.

Применение

Отрасли

Горнодобывающая и металлургическая отрасльЦепочки от дробления до хвостохранилищ, режимы фабрики, балансы.

Химическая и нефтегазовая отрасльТехнологические переделы, физико-химические процессы, сушка, теплообмен.

Фармацевтика, пищевая и лёгкая промышленностьТехнологические линии на системном уровне, оценка эффективности.

Не только лицензия

Внедрение, обучение, поддержка

ВнедрениеСборка схемы производства заказчика, расширение перечня юнитов под его оборудование, интеграция со сторонним ПО.

ОбучениеРабота со схемой и режимами, разработка пользовательских модулей и юнитов для ЕНАС СолидСим.

Техническая поддержкаКонсультации, обработка запросов, уведомления о статусе обращений, рабочие встречи. Личный кабинет пользователя: дистрибутивы, документация, дополнительные материалы.

Расчёт под ключНИОКР и решение прикладных задач силами инженеров Датомикс.

Вопросы

Вопросы, которые задают на демонстрации

Чем ЕНАС СолидСим отличается от расчёта методом дискретных элементов?

Расчёт методом дискретных элементов описывает поведение частиц внутри одного аппарата. ЕНАС СолидСим считает схему целиком: потоки между аппаратами, переделы и режимы линии. Задачи дополняют друг друга, параметры аппарата из ЕНАС ЕДЭМ переносятся в юнит схемы.

Что делать, если нужного аппарата нет в библиотеке юнитов?

Перечень юнитов расширяется при внедрении. Собственный юнит или решатель встраивается через API, для этого же есть отдельный курс обучения.

Как связать модель с данными реальной линии?

Через интеграцию со SCADA и MES, а также через обмен данными с Matlab, Python и другим сторонним ПО.

В каком виде выгружаются результаты?

Схема, процессы, свойства и результаты хранятся в HDF5, при необходимости с разделением на несколько файлов. Эти файлы читаются сторонним ПО, в том числе для совместного моделирования.

На каких платформах работает?

Windows, Linux и macOS. Есть графический интерфейс для подготовки задач, визуализации результатов и мониторинга решения.

Можно ли попробовать до покупки?

Да. Условия тестового доступа, сроки и стоимость лицензий обсуждаются под задачу: оставьте заявку, разберём вашу схему и ответим предметно.
