Куда направить силовой поток, чтобы кузов выдержал всё? Секреты топологической оптимизации и сабмоделинга

Кузов не начинают проектировать с чистовой геометрии панелей. Сначала нужно понять, где вообще должны идти силовые элементы: лонжероны, стойки, усилители. И только потом, когда геометрия зафиксирована, проверять, выдержит ли конкретное сечение конкретную нагрузку. Это две разные инженерные задачи, для них используются разные методы расчета: топологическая оптимизация на этапе концепта и статическая прочность с сабмоделингом на этапе детальной проверки.

Где расположить силовые элементы

Топологическая оптимизация отвечает на вопрос, где в заданном объеме пространства должен находиться материал, чтобы конструкция была максимально жесткой при минимальной массе. Для кузова это особенно полезно на ранних стадиях, когда чертежа панелей еще нет, а понимание, куда пойдет силовая схема, уже нужно.

В примере область оптимизации — воксельный объем задней части кузова. Расчет включал два стандартных испытания: на крутильную жесткость и изгиб. Цель — снизить податливость (повысить жесткость) при ограничении массы не более 2% от полного объема: reduction с 19,25 т до 0,385 т.

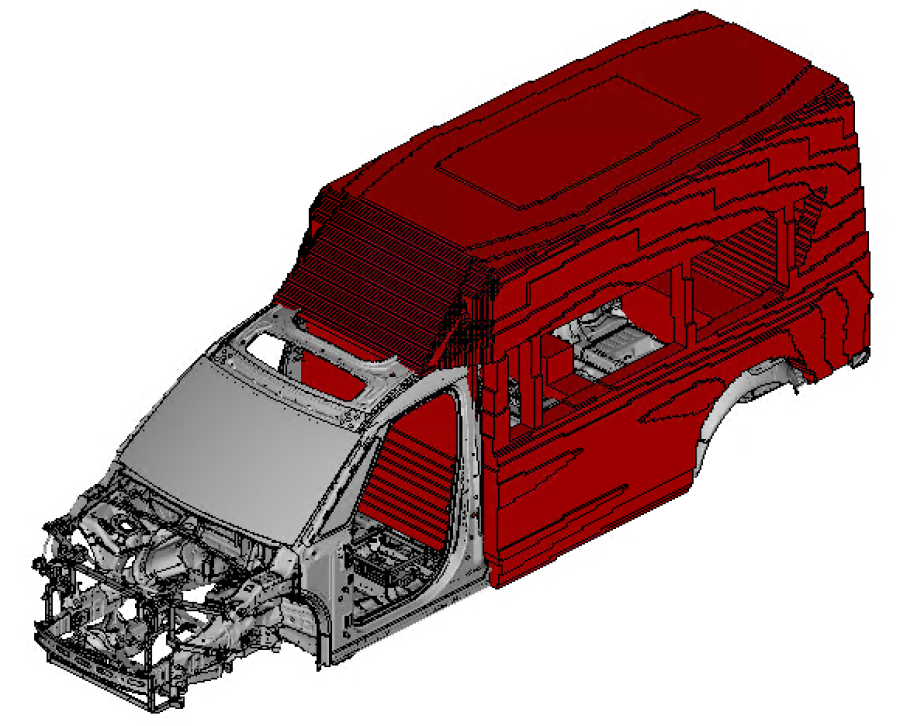

Область оптимизации: воксельный объем задней части кузова, заданный как исходный материал для топологической оптимизации

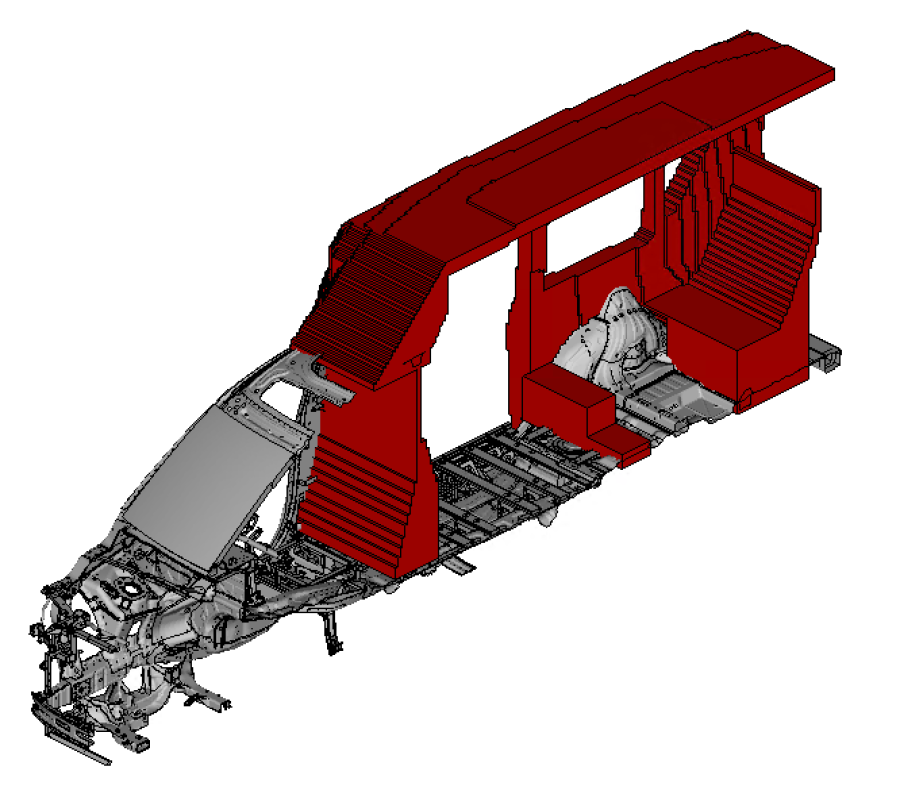

Та же область оптимизации, вид с другого ракурса

Оптимизатор перебирает распределение плотности материала в диапазоне от 0 до 1 в каждой ячейке объема, добиваясь заданной цели при выполнении ограничения по массе. Результат, карта плотностей, где значения ближе к 1 показывают, куда действительно нужно ставить металл.

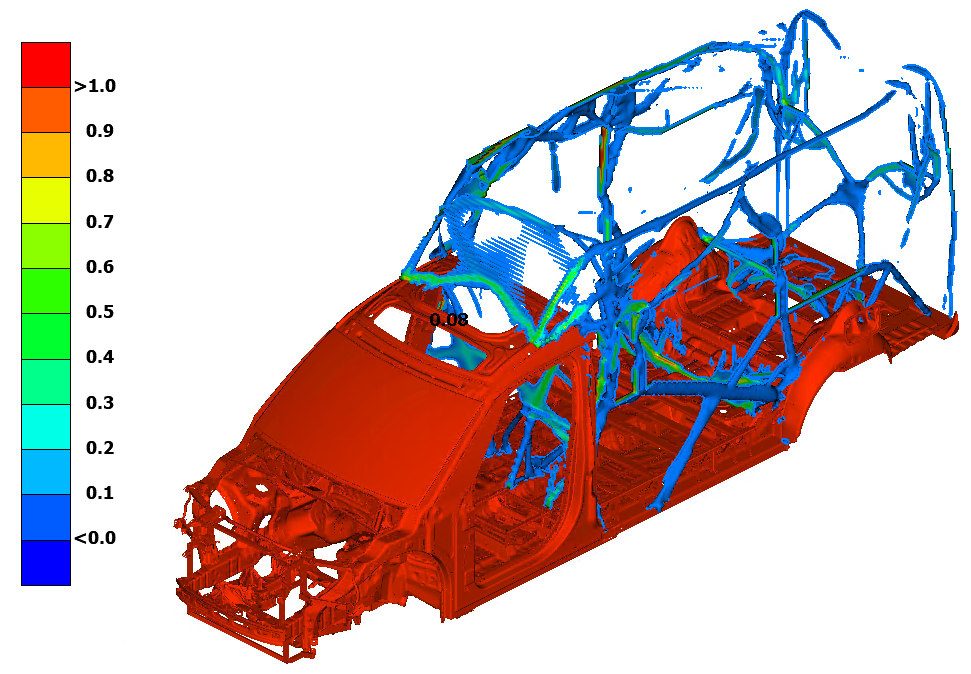

Результат топологической оптимизации: силовые контуры каркаса, полученные при пороге плотности 0,03

Видно, как из общего плотного объема выделяются четкие силовые пути, идущие от точек крепления подвески через боковины к крыше. Это не готовая деталь и не чертеж, а подсказка проектировщику: вот здесь нужен лонжерон, здесь усилитель стойки, а здесь можно смело облегчать панель, силовой поток туда не идет. Использовать эти контуры для расстановки элементов каркаса на первых итерациях кузова заметно дешевле, чем находить неудачные силовые пути по результатам испытаний уже готового прототипа.

Проверка готовой конструкции на колёсные нагрузки

Когда силовая схема определена и появилась детальная геометрия, наступает этап проверки прочности. Стандартный подход здесь, колесные нагрузки: набор расчетных случаев, где усилие, возникающее в пятне контакта шины с дорогой при разных маневрах (торможение, поворот, наезд на неровность), через подвеску прикладывается к точкам ее крепления на кузове.

Полная модель кузова с точками приложения колёсных нагрузок в местах крепления подвески

Модель решается в линейной статической постановке. Кузов при этом не закрепляется жестко в одной точке, инерционные силы уравновешивают приложенную внешнюю нагрузку, что корректно имитирует поведение свободного тела, каким кузов и является в реальности. Полученные напряжения сравниваются с пределом текучести материала.

Линейный статический расчет быстрый и хорошо подходит для оценки конструкции целиком, но у него есть ограничение: он не учитывает контактное взаимодействие деталей и любые другие нелинейности. Если в конкретной зоне это влияние может оказаться значительным, применяется сабмоделинг. Логика простая: из глобальной модели, для которой уже есть результаты линейного расчета, вырезается локальный участок с интересующей зоной. По границе выреза на сабмодель переносятся перемещения из глобальной модели. Дальше идет обязательный шаг верификации: если в сабмодель пока не внесено никаких изменений, напряжения в ней должны в точности совпасть с напряжениями в глобальной модели в той же зоне. Только после этой проверки в сабмодель добавляют то, ради чего все затевалось, контакт, более мелкую сетку, нелинейные свойства материала.

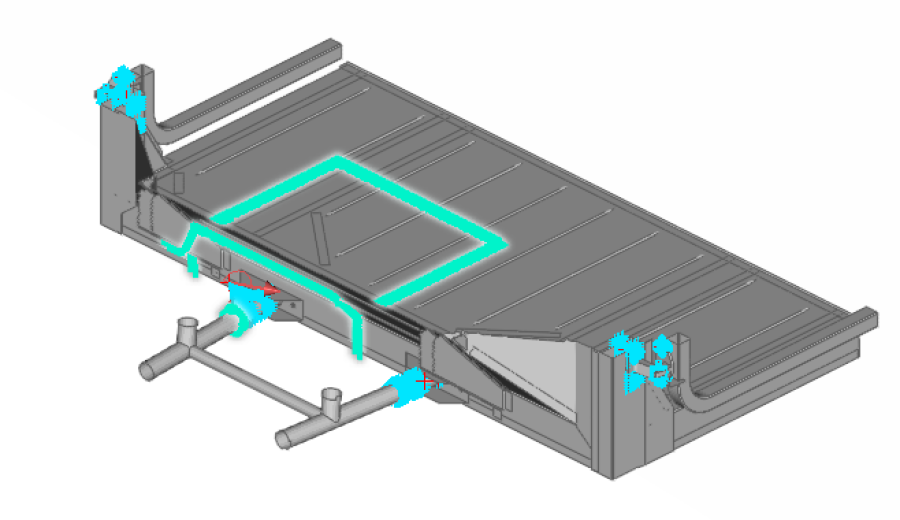

Сабмодель: локальный участок в зоне крепления подрамника с границей выреза, на которую переносятся перемещения из глобальной модели

В разобранном случае важно было учесть контакт между П-образным кронштейном крепления подрамника и поперечной балкой, поэтому в сабмодель контакт был добавлен, а задача решена в нелинейной постановке.

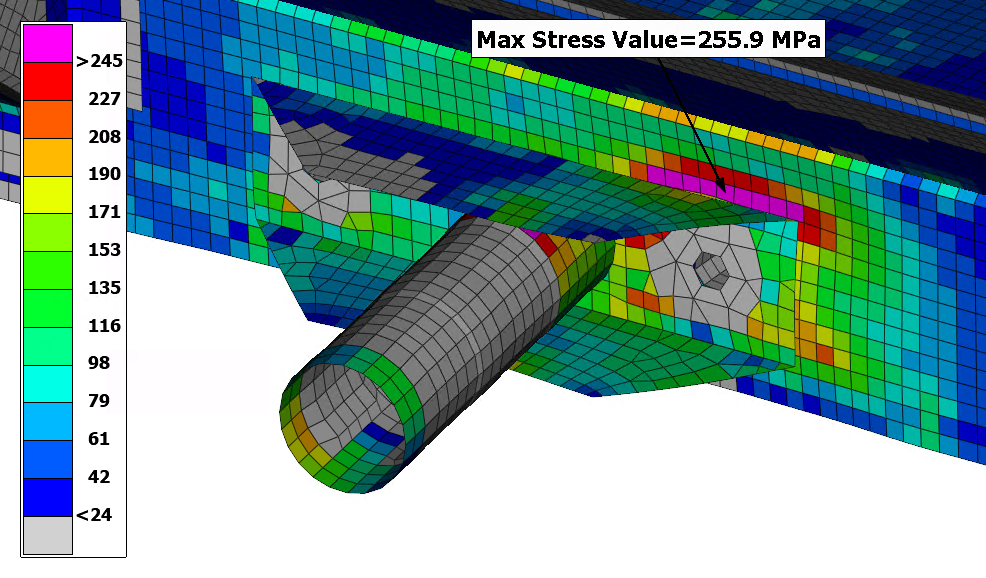

Напряжения по Мизесу в полной модели, линейный расчет без учета контакта. Максимум 255,9 МПа

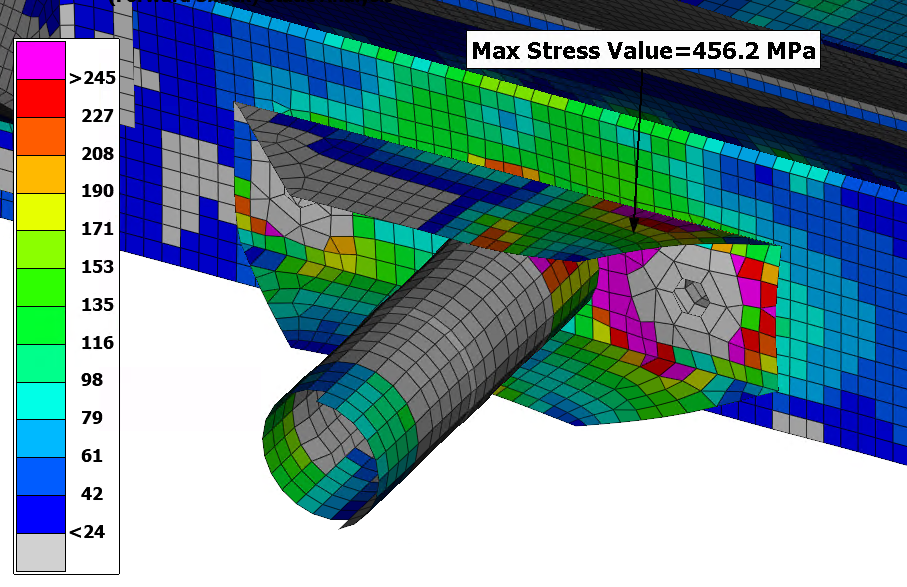

Напряжения по Мизесу в сабмодели, нелинейный расчет с учетом контакта. Максимум 456,2 МПа

Разница получилась почти двукратной, 255,9 МПа против 456,2 МПа в одной и той же зоне. Это наглядно показывает, почему глобальную линейную модель нельзя использовать как единственный источник истины в зонах с контактным взаимодействием: без сабмоделинга риск в этом узле остался бы незамеченным. По результатам сабмодели были выпущены рекомендации по улучшению зоны крепления подрамника к поперечной балке.

Топологическая оптимизация и сабмоделинг решают разные задачи, но хорошо дополняют друг друга в одном проекте: первая экономит итерации на этапе концепта, второй экономит на этапе, где ошибка стоит уже не часы пересчета, а изменение оснастки.
