Возможности программного модуля «Логос Гидрогеология» на базе ядра «НИМФА 5.0»

«ЛОГОС Гидрогеология» — программный модуль, входящий в отечественный пакет программ инженерного анализа и компьютерного моделирования «ЛОГОС», разрабатываемый ФГУП «РФЯЦ-ВНИИЭФ». Модуль предназначен для численного решения геофильтрационных, геотермальных и геомиграционных задач в геологических средах сложной структуры.

Важно отметить, что «ЛОГОС Гидрогеология» развивается на базе программного комплекса «НИМФА 5.0», аттестованного в НТЦ ЯРБ. Фактически речь идёт об одном и том же программном продукте: «НИМФА» — историческое название расчетного ядра, а «ЛОГОС Гидрогеология» — его современное обозначение в рамках единой линейки программных продуктов «ЛОГОС».

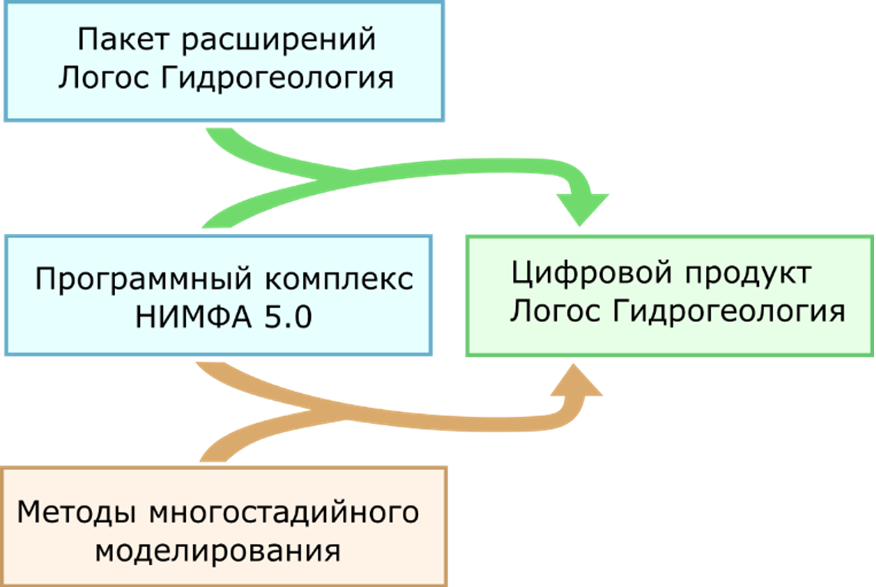

Взаимосвязь «ЛОГОС Гидрогеология» и программного комплекса «НИМФА 5.0».

Моделируемые процессы

Модуль позволяет моделировать широкий спектр процессов в геологической среде:

• однофазную фильтрацию воды или газа в стационарном и нестационарном режимах, включая переменную влагонасыщённость (напорно-безнапорный, насыщенно-ненасыщенный режимы);
• миграцию химических и радиоактивных загрязнителей с учётом дисперсии, диффузии, сорбции, распада и цепочек радиоактивного распада;
• теплопроводность и тепловую адвекцию с термомеханической дисперсией, в том числе в связанном режиме с фильтрацией и миграцией;
• поверхностный сток в диффузионном приближении.

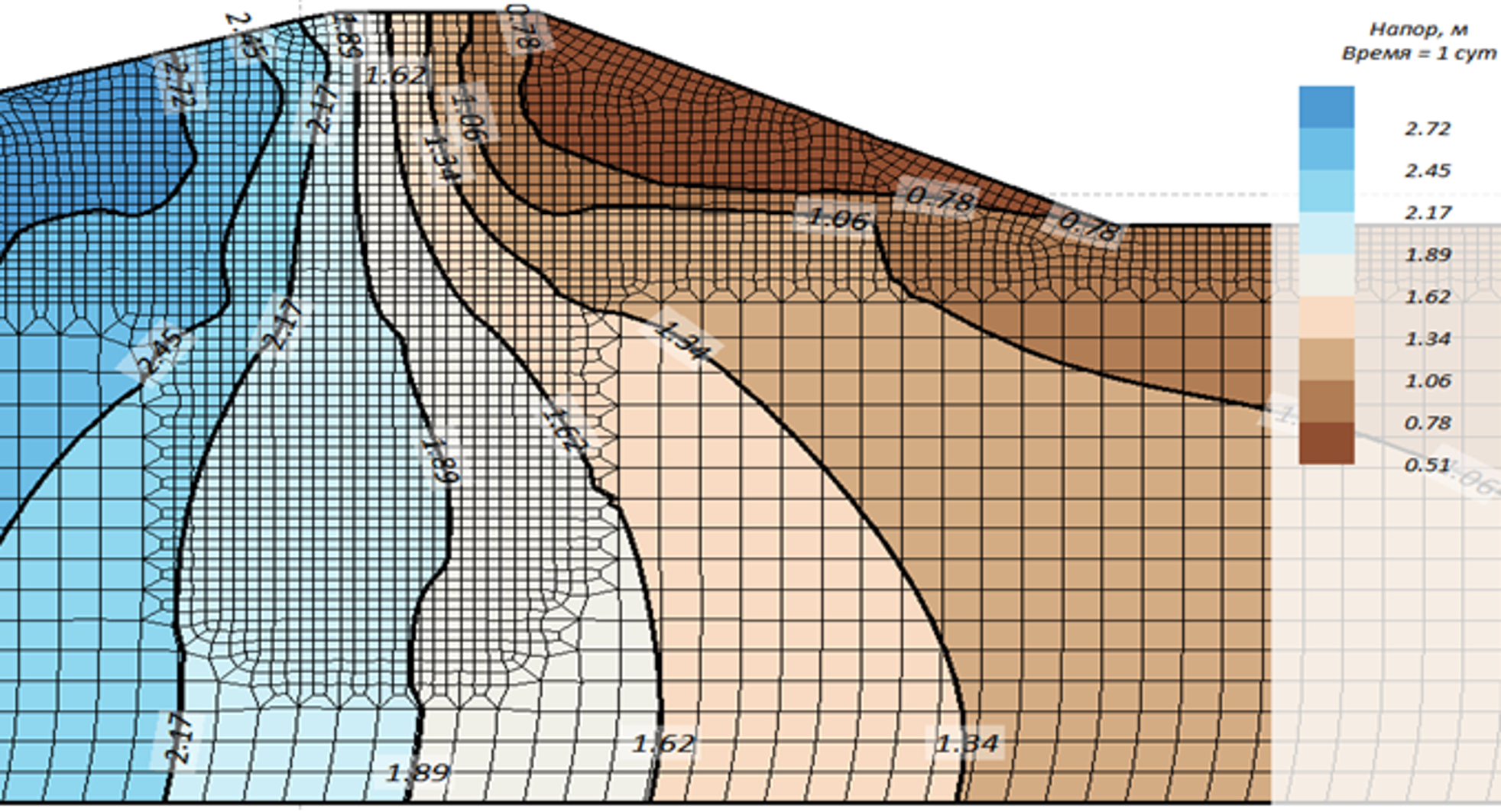

Поле напоров при моделировании нестационарной фильтрации на неструктурированной сетке

Подготовка расчётной модели и граничные условия

Пользователю доступны одномерные, профильные (двумерные) и трёхмерные модели. Реализован концептуальный подход: работа ведётся с объектами (реки, водоёмы, скважины, зоны инфильтрации, противофильтрационные завесы), а не непосредственно с расчётной сеткой. Поддерживается импорт геометрии из форматов BLN, DXF, SHP, поверхностей — из GRD и GeoTIFF, геологических тел — из SOL и TRIDB.

Модуль включает встроенный генератор слоевых неструктурированных сеток, работающий в параллельном режиме, с возможностью управления детализацией как в плане, так и по вертикали.

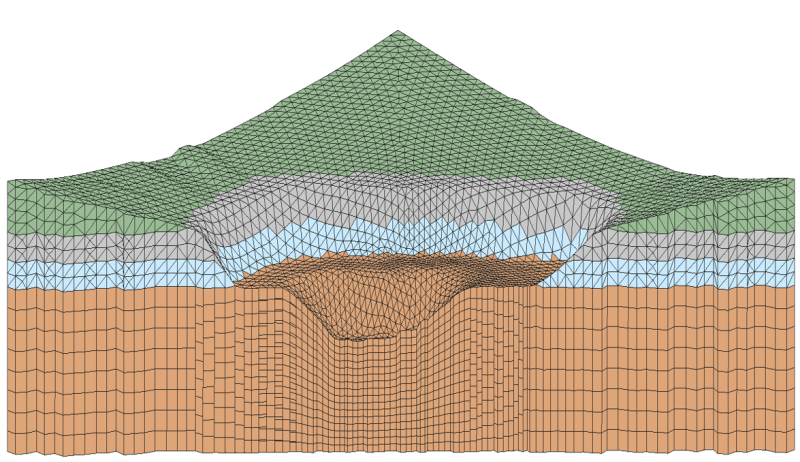

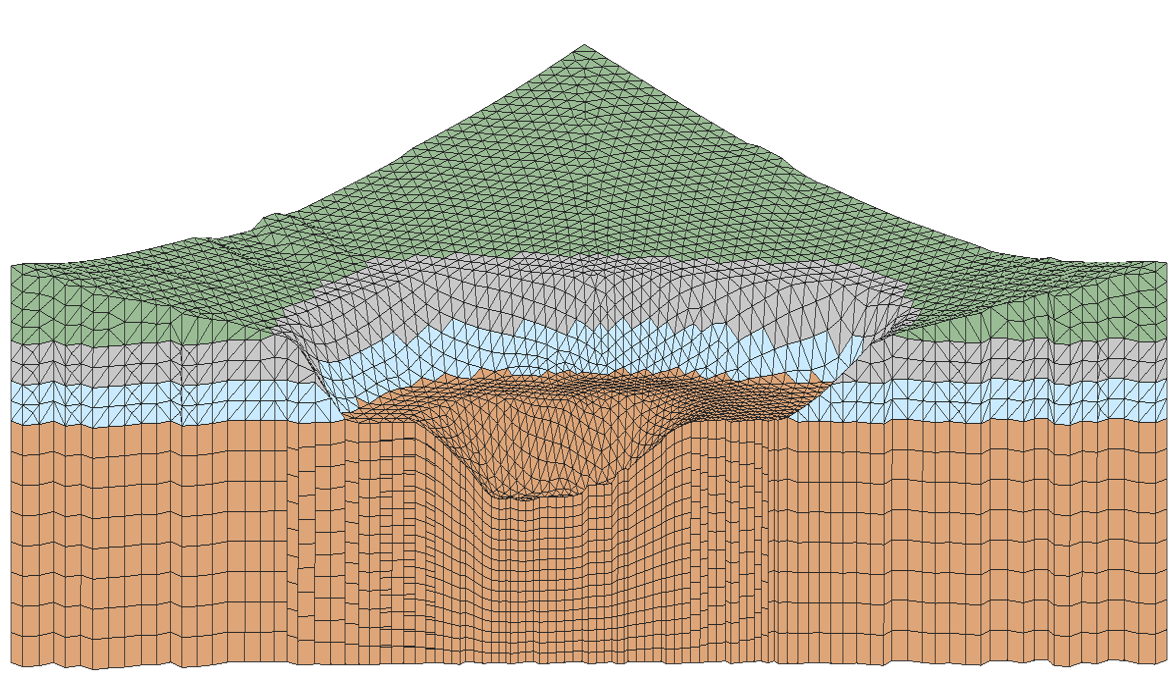

Трёхмерная геологическая модель с автоматической генерацией расчётной сетки.

Геологическое моделирование и калибровка

Предусмотрена загрузка данных инженерно-геологических скважин, построение геологических тел и межскважинных разрезов различными интерполяционными методами (обратных расстояний, Кригинга, радиальных базисных функций и др.). Доступна автоматическая калибровка геофильтрационной модели методами SLS и DDS с использованием натурных данных по напорам и расходам. Также реализована оптимизация систем водопонижающих скважин.

Отраслевое применение

Модуль ориентирован на задачи энергетики, нефтегазовой и горнодобывающей отраслей, гидрогеоэкологии, гидротехнического строительства, а также на научные исследования и образование. Среди типовых задач — оценка воздействия техногенных объектов на подземные воды, прогнозирование ореолов загрязнений, расчёт водопритоков в горных выработках, моделирование работы дренажных систем, прогнозирование уровней подтопления территорий.

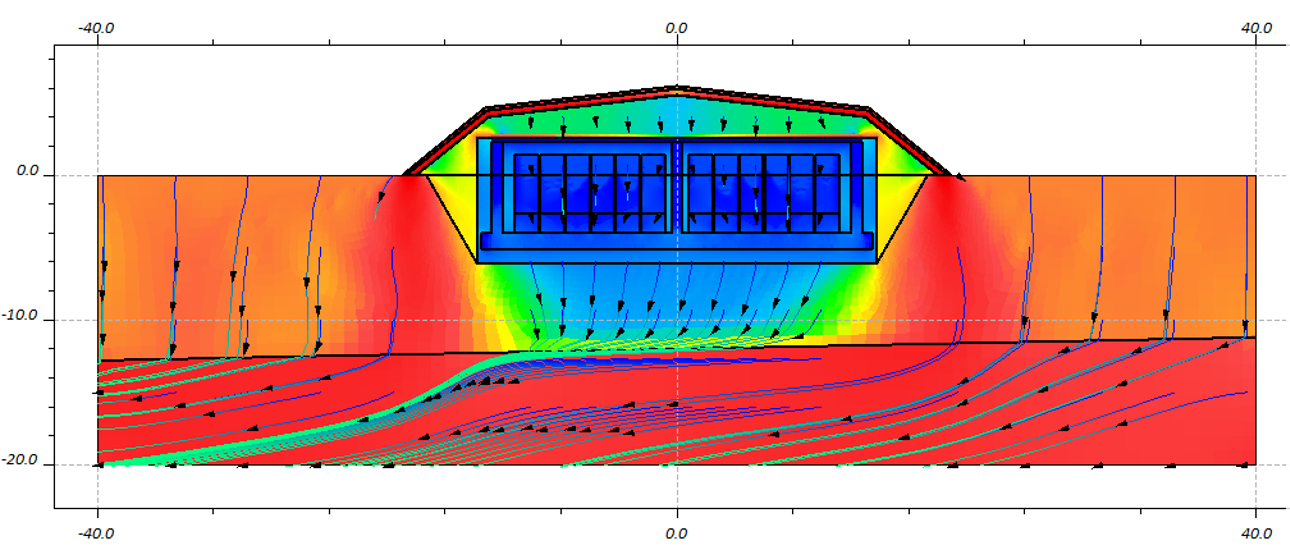

Картина фильтрационного потока под гидротехническим сооружением.

Специалисты Датомикс готовы проконсультировать Вас по новым возможностям системы, провести демонстрацию и внедрение программного комплекса на вашем предприятии.
