Как модальный и гармонический анализ спасают кузов от резонанса

У любой конструкции есть частоты, на которых она предпочитает колебаться сама по себе. Если на этих частотах в конструкцию попадает внешнее возбуждение, амплитуда колебаний резко растет, наступает резонанс. Для кузова автомобиля это не абстрактная угроза: работающий двигатель, неровности дороги, вращающиеся колеса, все это источники вибрации в конкретном диапазоне частот. Задача расчетчика, найти собственные частоты кузова заранее и убедиться, что они не попадают в диапазон рабочих возбуждений.

Модальный анализ: что колеблется и как

Модальный анализ определяет собственные частоты конструкции и соответствующие им формы колебаний (моды). Для кузова первые и самые низкочастотные моды, как правило, крутильная и изгибная: в одном случае кузов скручивается по диагонали, в другом изгибается, как балка, с характерной «пучностью» посередине крыши.

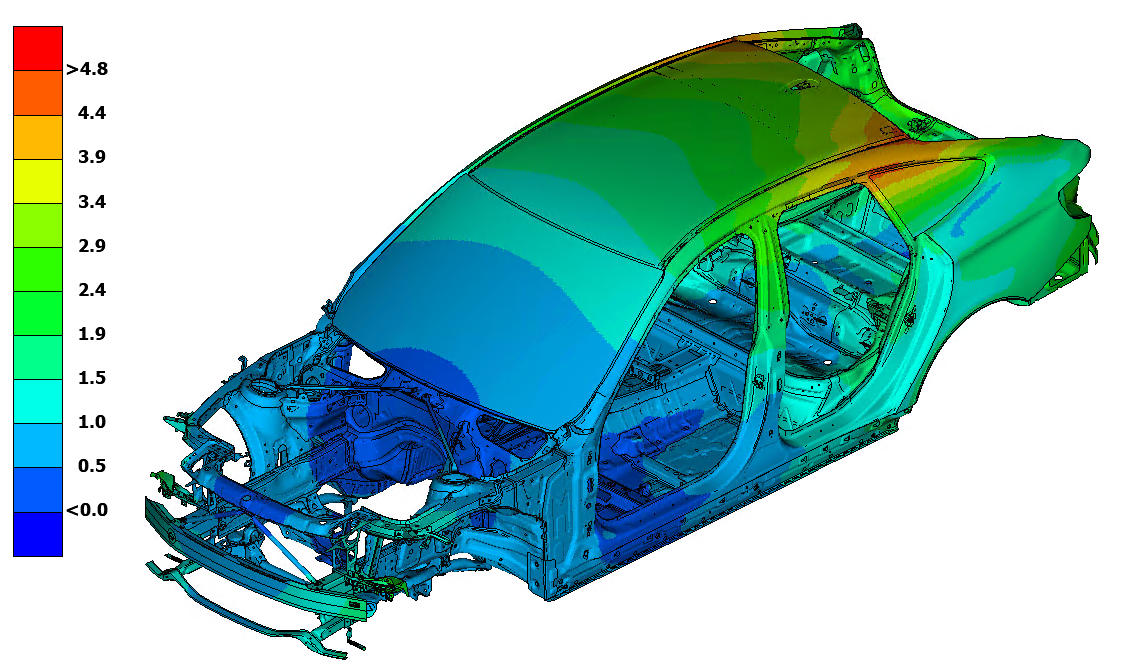

Первая крутильная мода кузова, 42,95 Гц. Диагональный характер деформации по длине кузова

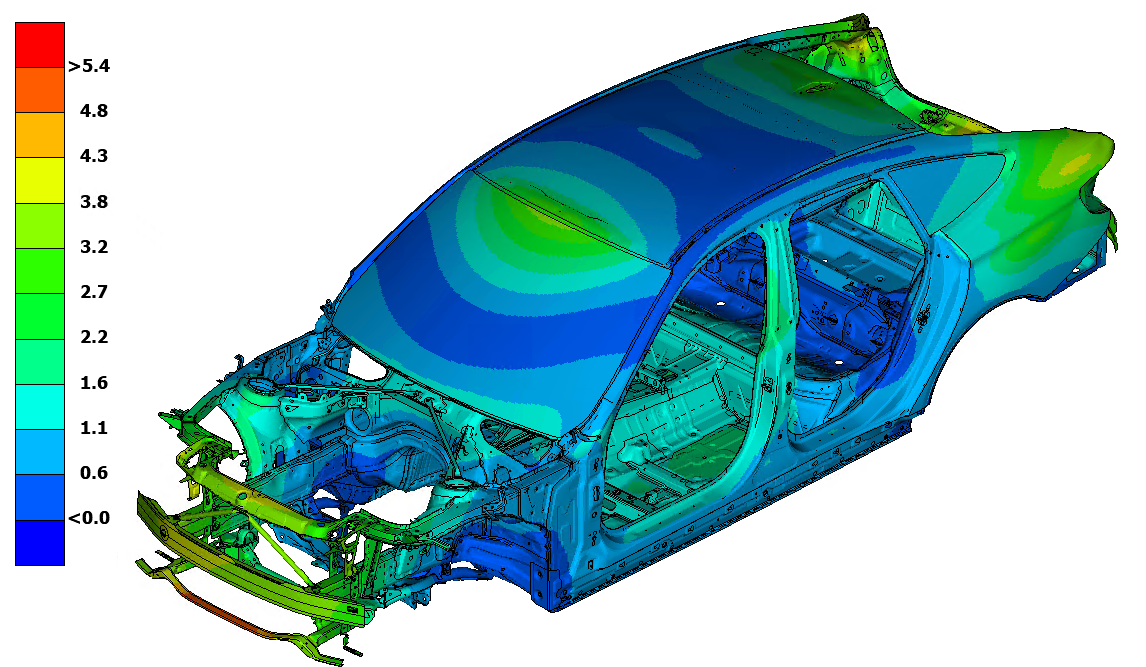

Первая изгибная мода кузова, 57,27 Гц. Концентрическая деформация крыши

В разобранном примере модальный анализ белого кузова (кузов в сборе без навесных панелей, стекол и внутренней отделки) дал первую крутильную частоту 42,95 Гц и первую изгибную 57,27 Гц. Обе достаточно далеки от типичных частот возбуждения от дороги и силового агрегата на холостом ходу, что и является целью на этом этапе проектирования: развести собственные частоты кузова с частотами эксплуатационных возбуждений.

Гармонический анализ: проверка расчетом отклика

Модальный анализ дает частоты и формы, но не говорит, насколько сильно конструкция будет реально раскачиваться при заданной нагрузке. На это отвечает гармонический анализ (frequency response): к конструкции прикладывается циклическая нагрузка в диапазоне частот, и на выходе получается зависимость перемещений или напряжений от частоты возбуждения. Совпадение пика отклика с частотой, найденной в модальном анализе, служит дополнительным подтверждением результата.

В отдельном примере такая проверка была выполнена для фрагмента кузовной конструкции: модальный анализ в диапазоне 0-100 Гц показал первую изгибную частоту 38,12 Гц, после чего гармонический анализ выполнялся в диапазоне 0-60 Гц с шагом вывода результатов 1 Гц и модальным демпфированием 2%.

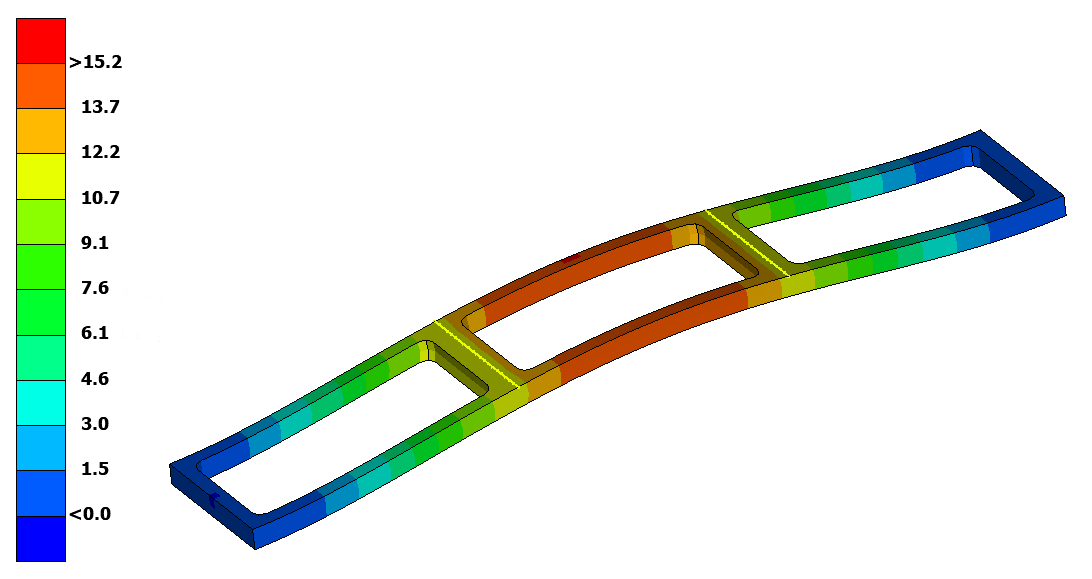

Первая изгибная мода фрагмента конструкции, 38,12 Гц, масштаб деформации увеличен в 50 раз

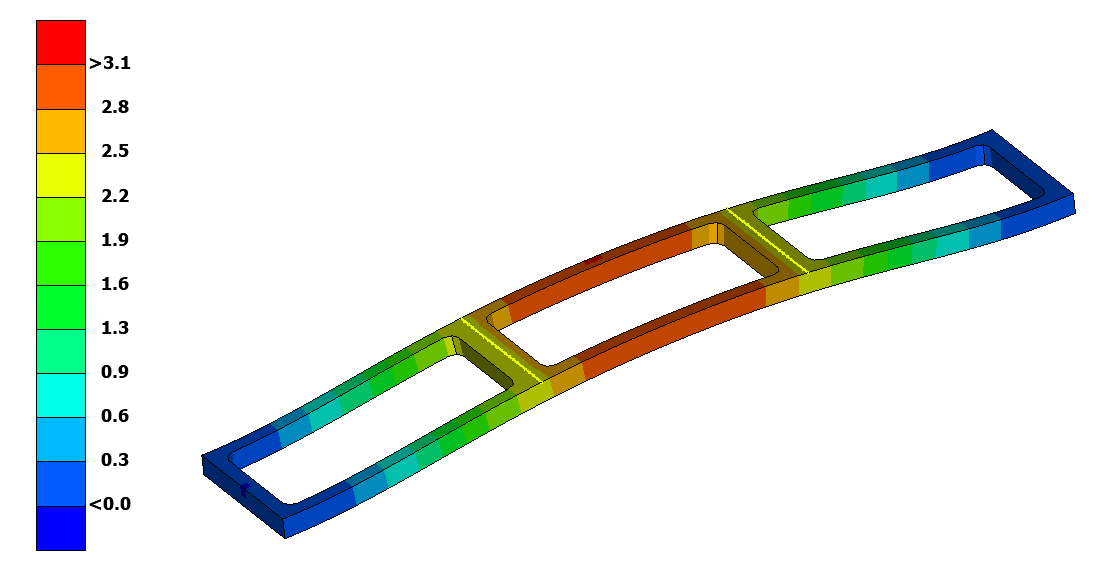

Реальные перемещения того же фрагмента при частоте возбуждения 38 Гц, масштаб увеличен в 10 раз

График зависимости перемещений от частоты приложенного усилия показал явный пик на 38 Гц с амплитудой около 11,75 мм, что подтвердило результат модального анализа независимым методом.

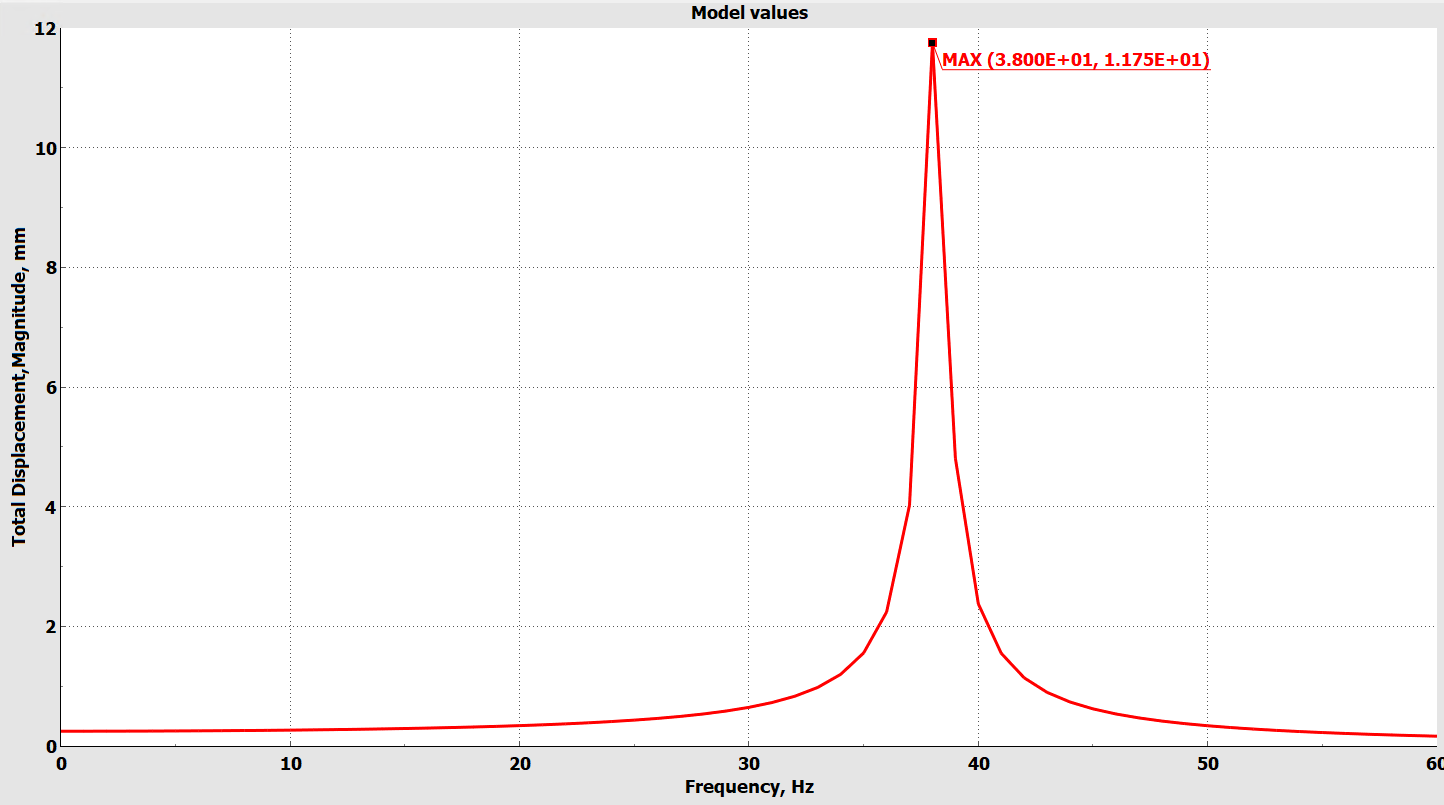

Зависимость амплитуды перемещений от частоты возбуждения: резонансный пик на 38 Гц

Связка «модальный плюс гармонический» типична для NVH-инженерии: модальный анализ быстро отвечает, где искать проблему, гармонический подтверждает и количественно оценивает, насколько она серьезна при реальном уровне возбуждения. Вместе они позволяют доработать конструкцию, сдвинуть частоту, добавить локальную жесткость, поменять точки крепления агрегатов, до того, как проблема проявится шумом или вибрацией в готовом автомобиле.
