Техническое сравнение CADFLO и SOLIDWORKS Flow Simulation

В условиях импортозамещения и перехода на отечественное ПО инженерные команды сталкиваются с задачей: сохранить скорость и качество расчетов, сменив инструмент. На примере реальной задачи принудительного охлаждения корпуса с электронным наполнением показываем, что комплекс CADFLO в интеграции с КОМПАС-3D не просто заменяет SOLIDWORKS Flow Simulation — он превосходит его по производительности при сопоставимой точности результатов.

Суть сравнения

Исходные данные: идентичная 3D-модель изделия, одинаковые граничные условия, одинаковые цели расчета — определение тепловых режимов компонентов в условиях повышенной температуры окружающей среды. Расчет выполнен в двух средах: SOLIDWORKS Flow Simulation и CADFLO (интеграция с КОМПАС-3D).

Ключевые метрики:

Результат: ускорение расчета в 1,9 раза при сохранении визуального и количественного соответствия тепловых карт.

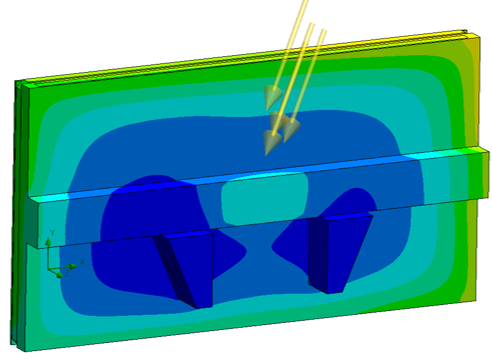

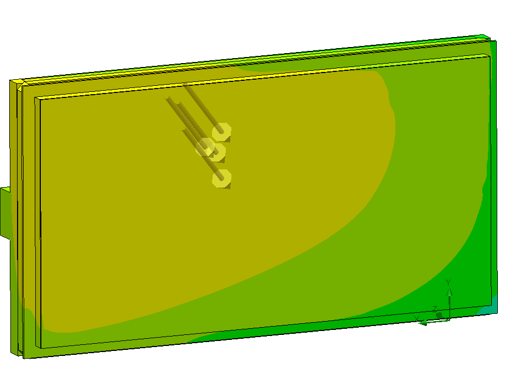

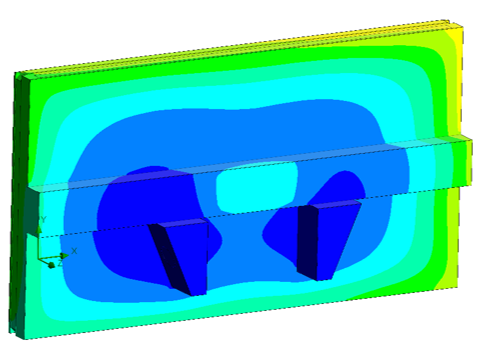

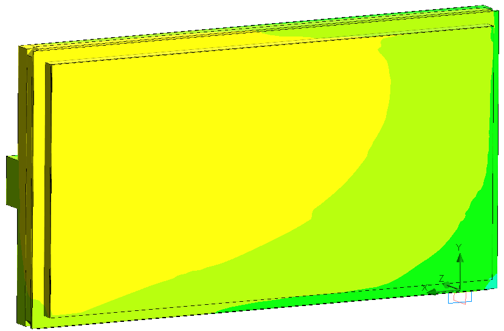

Визуальное сравнение результатов подтверждает: распределение температур на корпусе и внутри него идентично в обоих пакетах. Инженер получает те же данные для принятия решений — но почти вдвое быстрее.

CADFLO Компас 3D

SOLIDWORKS Flow Simulatio



CADFLO Компас 3D

SOLIDWORKS Flow Simulation

Почему CADFLO быстрее?

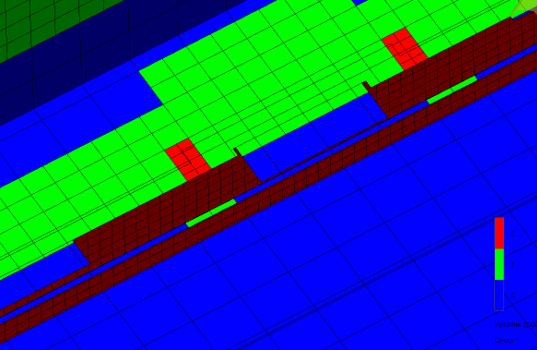

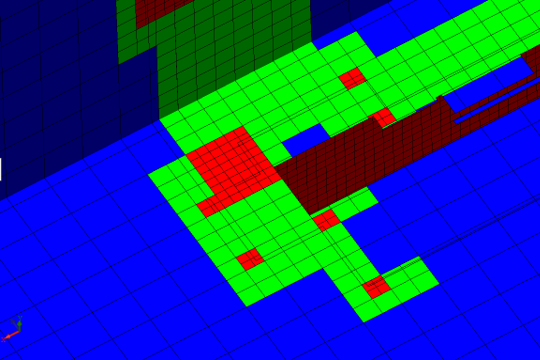

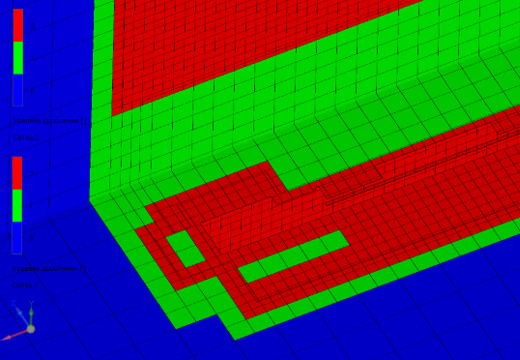

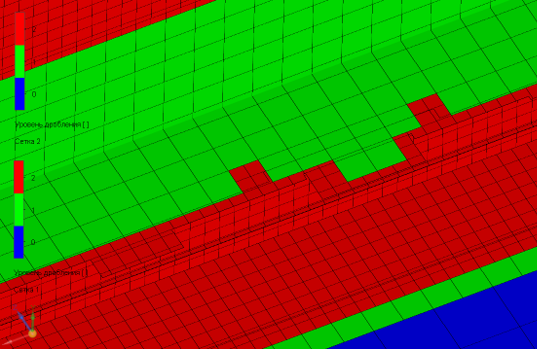

Ключевое преимущество — сеточный генератор. CADFLO строит более регулярную сетку как в пограничном слое, так и в объеме текучей среды.

CADFLO Компас 3D

SOLIDWORKS Flow Simulation

CADFLO Компас 3D

SOLIDWORKS Flow Simulation

Преимущества для инженеров и ИТ-специалистов

• ✓ Полная интеграция с КОМПАС-3D, T-Flex, SOLIDWORKS, CATIA, CREO, NX, Solid Edge — работа в привычной среде без экспорта/импорта геометрии
• ✓Соответствие требованиям госзакупок и регуляторов — CADFLO включено в реестр отечественного ПО Минцифры России (запись №1043937)
• ✓ Прямая техническая поддержка от ООО «Датомикс» и разработчиков CADFLO — оперативное решение вопросов по настройке, физическим моделям, лицензированию
• ✓ Расширенный набор физических моделей: сжимаемые и турбулентные течения, теплообмен излучением, многофазные среды, кавитация, неньютоновские жидкости, сопряженные расчеты прочность + тепло + CFD

Для кого это решение

• •
• • Инженеры-расчетчики, переходящие с иностранных CAE-пакетов на отечественные;
• •Инженеров-конструкторов РЭА, рассчитывающие тепловые режимы корпусов и компонентов;
• •Специалистов предприятий ОПК и госкомпаний, для которых критично наличие ПО в реестре Минцифры;
• • Руководителей КБ, стремящиеся сократить время итераций проектирования без потери качества.

Хотите убедиться, что CADFLO подойдет для вашей задачи? Запросите в "Датомикс" бесплатный расчет вашей модели или консультацию по миграции проекта из SOLIDWORKS Flow Simulation или FloEFD for NX. Наши инженеры помогут перенести граничные условия, настроить сетку и интерпретировать результаты — в сжатые сроки и с гарантийной технической поддержкой.
