Виртуальный краш-тест в бездне: как «ЛОГОС Прочность» заменяет реальный океан для глубоководных датчиков

Проектирование оборудования, предназначенного для работы на экстремальных глубинах, сопряжено с рядом уникальных инженерных вызовов. Подводная аппаратура (гидроакустические комплексы, донные станции, датчики, антенные массивы и модули связи) должна не только сохранять герметичность и структурную целостность под колоссальным гидростатическим давлением, но и выдерживать постоянную вибрацию от несущих платформ, а также ударные нагрузки при транспортировке, экстренном сбросе или приводнении.

Современные отечественные CAE-системы, такие как ЛОГОС Прочность, предоставляют инженерам полный набор инструментов для решения подобных мультифизических задач. В данной статье мы рассмотрим ключевые возможности комплекса для прочностного и динамического анализа глубоководного оборудования, внутри которого находятся жидкие среды, а само изделие подвергается жестким внешним воздействиям.

Конструкция подводной аппаратуры часто представляет собой сложную сборку из материалов с радикально разными жесткостными характеристиками. Типичный модуль включает: силовой каркас и герметичные корпуса; изоляторы и демпферы; охлаждающие жидкости, акустические масла, компенсаторы давления.

Использование высококачественных гексаэдральных сеток в ЛОГОС Прочность позволяет точно описать градиенты напряжений в местах сопряжения жестких металлов и мягких эластомеров.

Первый и базовый этап проверки - статический анализ на внешнее давление (вплоть до десятков мегапаскалей), эквивалентное рабочим глубинам погружения. Расчет полей интенсивности напряжений позволяет конструкторам оценить запас прочности титанового или стального корпуса, оптимизировать толщину стенок и убедиться в отсутствии пластических деформаций, которые могли бы привести к разгерметизации.

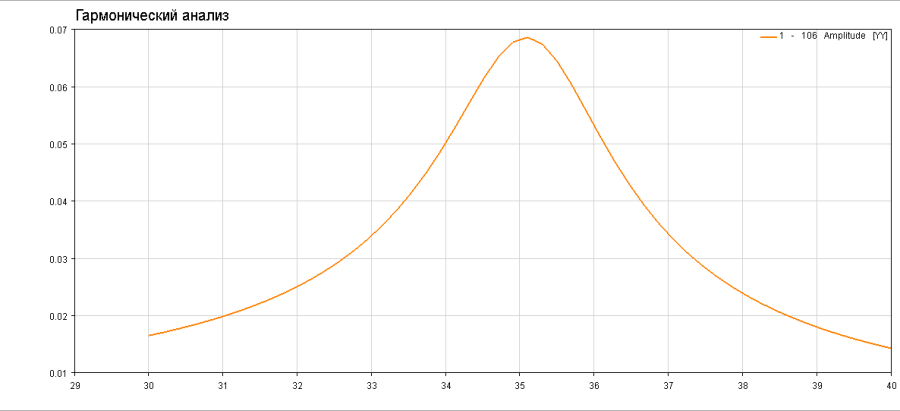

Амплитудно-частотная характеристика

Подводная аппаратура непрерывно подвергается низкочастотной и среднечастотной вибрации от работы двигателей, движителей и гидравлики носителя. Попадание в резонанс гарантирует разрушение внутренних пьезоэлектрических элементов, микросхем или прецизионных сенсоров.

Возможности гармонического анализа в ЛОГОС Прочность позволяют:

• Проводить расчеты в заданных частотных диапазонах при кинематическом возбуждении (ускорения по трем ортогональным осям);
• Строить амплитудно-частотные характеристики (АЧХ) для выявления собственных частот конструкции;
• Подтверждать, что резонансные явления выведены за пределы рабочего спектра, а внутренние демпфирующие элементы (например, полиуретановые прослойки) эффективно гасят паразитные колебания.

Самые сложные задачи возникают при моделировании ударов и падений. Внутри герметичных отсеков подводной аппаратуры часто находятся жидкости (масла, теплоносители). При резком ударе (например, при сбросе на грунт или ударе о борт судна) жидкость начинает двигаться, бить в стенки корпуса и внутренние элементы, создавая локальные гидравлические удары.

Классический метод конечных элементов (МКЭ) в лагранжевой постановке плохо справляется с моделированием жидкостей при больших деформациях: сетка «схлопывается», искажается, и расчет прерывается. Euler-подход требует сложных контактных алгоритмов на границе «жидкость-структура» (FSI).

Решением проблемы является метод SPH (Smoothed Particle Hydrodynamics). В ЛОГОС Прочность для моделирования внутренних жидкостей и внешних водных сред применяется метод гладких частиц (SPH).

Суть метода: жидкость представляется не как непрерывная сетка, а как набор дискретных взаимодействующих частиц (псевдо-частиц), каждая из которых имеет свою массу, скорость и энергию.

Преимущества:

• Отсутствие искажения сетки. Метод идеален для задач с экстремальными деформациями, разрывами сплошности, брызгами и свободными поверхностями;
• Точное моделирование FSI. Частицы жидкости естественным образом передают импульс и давление на лагранжеву сетку твердого тела (корпуса аппаратуры) в местах контакта;
• Моделирование ударов. SPH позволяет корректно рассчитать распространение ударной волны внутри жидкости при падении или резком торможении изделия, показывая, как жидкость перераспределяет ударную энергию на хрупкие внутренние компоненты.

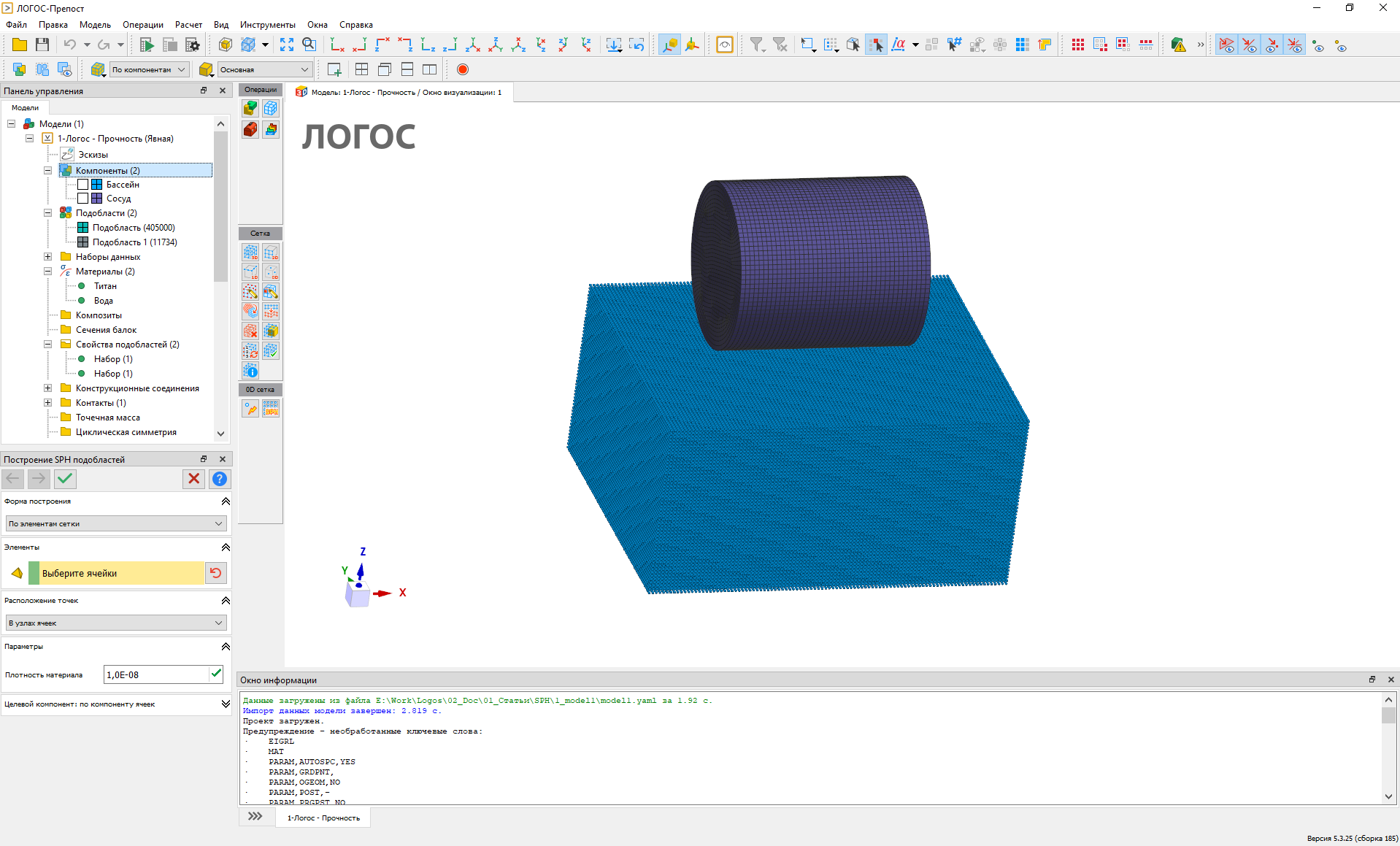

Моделирование SPH частиц

При высокоскоростных ударах (например, падение изделия в воду с высоты) жидкости перестают вести себя как «несжимаемые среды». Возникают ударные волны, и давление начинает нелинейно зависеть от изменения плотности. Использование стандартного закона Гука или простых гидростатических моделей здесь дает грубую физическую ошибку.

Для корректного описания поведения масел, компаундов и забортной воды в ЛОГОС Прочность применяется упругопластическая гидродинамическая модель деформирования в связке с табличным уравнением состояния EOS_TABULATED.

Гидродинамическая модель разделяет отклик материала на две составляющие:

• Девиаторная (сдвиговая) часть: отвечает за сопротивление формы (для жидкостей модуль сдвига близок к нулю или учитывает вязкость);
• Объемная (сферическая) часть: отвечает за сопротивление сжатию.

EOS_TABULATED позволяет задать зависимость давления от относительной объемной деформации (или плотности) и внутренней энергии не в виде жесткой аналитической формулы, а в виде таблицы.

Это дает инженерам колоссальную гибкость: можно загрузить реальные экспериментальные данные по ударному сжатию специфических акустических масел или морской воды. При объемном сжатии жидкости на доли процентов (что происходит за миллисекунды при гидроударе) давление возрастает по сложной нелинейной кривой, которую EOS_TABULATED описывает с высочайшей точностью.

Проведение натурных испытаний глубоководной аппаратуры на удары и гидростатику — это колоссальные затраты, требующие создания сложных стендов. При этом каждый тест несет риск безвозвратной потери дорогостоящего прототипа.

Использование ЛОГОС Прочность позволяет перенести до 80% испытаний в виртуальную среду. Трудозатраты на подготовку и отладку столь сложной мультифизической модели (включая генерацию SPH-частиц и настройку контактов) составляют считанные дни, а время машинного расчета на вычислительном кластере - десятки часов.

Это в разы быстрее и дешевле физических тестов, что дает инженерам возможность проводить параметрическую оптимизацию, подбирать толщину стенок, демпфирующие материалы и гарантировать надежность подводной техники еще до этапа изготовления первого прототипа.
