Обзор отечественного ПО для CFD-анализа

Вычислительная гидрогазодинамика (CFD) — это фундаментальный инструмент современного инжиниринга. Она обеспечивает численное решение уравнений Навье-Стокса для моделирования сложных многофизических процессов. К ним относятся турбулентность, сопряженный теплообмен, многофазные течения и химические реакции.

Российский рынок программного обеспечения для гидро-газодинамического анализа сформировал зрелую экосистему. Она предлагает широкий спектр численных методов и архитектурных парадигм. Вместо попыток создать единое универсальное решение отечественные разработчики предложили специализированные инструменты под конкретные инженерные потребности. Сегодня на рынке представлены системы, которые используют принципиально разные подходы:

• Суперкомпьютерные решатели с масштабируемостью на миллиарды ячеек;
• Гибридные сеточно-бессеточные (SPH) архитектуры;
• Автоматизированные декартовы методы (cut-cell);
• Бесшовная CAD-интеграция;
• Облачные SaaS-платформы с микросервисной архитектурой.

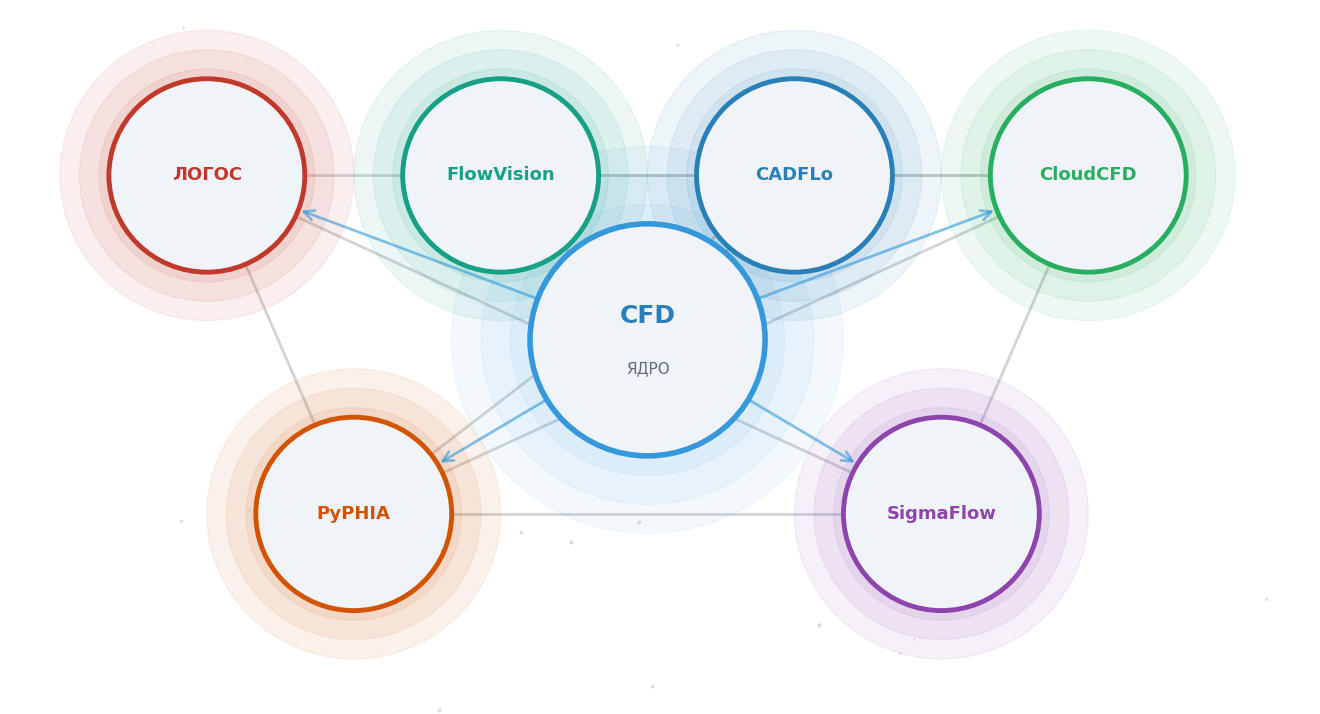

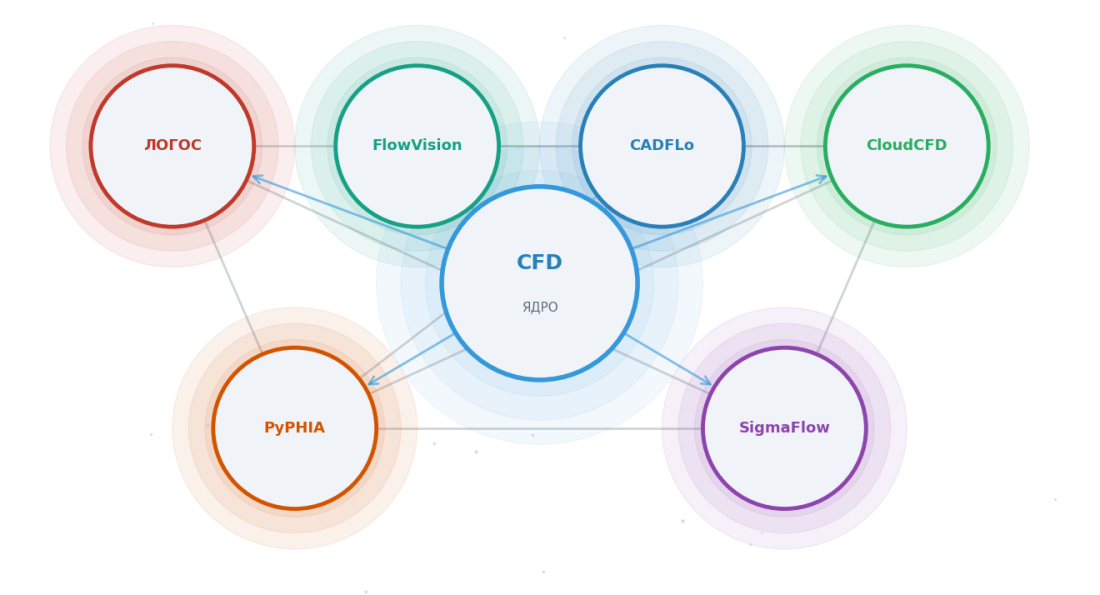

В данном обзоре проведен технический анализ шести ключевых российских CFD-систем: ЛОГОС Аэро-Гидро, FlowVision, CADFlo, CloudCFD, PyPhia и SigmaFlow. Основное внимание уделено их вычислительным ядрам, методам дискретизации, поддерживаемым физическим моделям и специфика промышленного применения. Это позволяет сформировать объективную картину технических возможностей отечественного инженерного моделирования.

1. ЛОГОС Аэро-Гидро

Программный комплекс от РФЯЦ-ВНИИЭФ (ГК «Росатом»). Это тяжелый класс инженерного ПО, который ориентирован на решение задач высокой сложности на суперкомпьютерах. Комплекс базируется на многопроцессорном вычислительном ядре. Ядро демонстрирует высокую эффективность параллелизации на десятках тысяч процессоров. Для аппроксимации геометрии используются неструктурированные сетки произвольной полиэдральной формы. Это позволяет с высокой точностью описывать сложные промышленные объекты.

Поддерживаемые физические модули и математические методы:

• Модели турбулентности: RANS (включая SST Ментера, Spalart-Allmaras), а также методы разрешения крупных вихрей DES и LES;
• Сжимаемые и несжимаемые течения во всем диапазоне скоростей (от дозвуковых до гиперзвуковых);
• Многофазные потоки (включая методы VOF и Эйлера-Эйлера для дисперсных сред);
• Сопряженный теплообмен (Conjugate Heat Transfer — CHT);
• Химическое реагирование и горение в газовых потоках.

Промышленное применение: Основными потребителями являются предприятия атомной отрасли, авиастроения, ракетно-космической промышленности и судостроения. Система применяется для расчета аэродинамических характеристик летательных аппаратов, моделирования процессов в активных зонах ядерных реакторов и анализа гидродинамики судов.

2. FlowVision

Разработка компании «ТЕСИС». Это одна из самых известных и старых отечественных CFD-систем. Главная особенность FlowVision — использование локально-адаптивной декартовой сетки с подсеточным разрешением геометрии (метод cut-cell). Пользователю не нужно строить сложную сетку вручную. Программа автоматически генерирует её вокруг CAD-модели, импортированной в расчетный модуль.

Поддерживаемые физические модули и математические методы:

• Уникальный гибридный сеточно-бессеточный метод SPH (Smoothed Particle Hydrodynamics) для расчета сильно деформируемых поверхностей раздела фаз;
• Моделирование подвижных тел в потоке жидкости или газа с учетом обратного влияния среды (6 DOF);
• Расчет сильносжимаемых течений с ударными волнами и нестационарными границами;
• Фазовые переходы: кипение, конденсация, кавитация и кристаллизация;
• Интеграция с конечно-элементными (FEA) пакетами для решения связанных задач гидроупругости (FSI).

Промышленное применение: Комплекс активно используется в автомобилестроении (аэродинамика, охлаждение подкапотного пространства, аквапланирование), шинной промышленности, общего машиностроении, нефтегазовом секторе и медицине (моделирование кровотока в сосудах и искусственных клапанах сердца).

3. CADFlo

Продукт компании «КАДФло». Данное решение представляет собой встраиваемый CFD-инструмент. Он глубоко интегрирован в популярные CAD-системы (такие как Компас-3D). Программа ориентирована на конструкторов и инженеров-проектировщиков. Она позволяет проводить гидродинамический экспресс-анализ непосредственно в процессе проектирования изделия без необходимости экспорта геометрии в сторонние расчетные среды.

Поддерживаемые физические модули и математические методы:

• Автоматическое определение расчетного объема жидкости или газа внутри CAD-модели;
• Декартово сеточное ядро с технологией погруженных границ для быстрой дискретизации пространства;
• Расчет ламинарных и турбулентных течений на основе модифицированных k-epsilon моделей;
• Расчет теплопроводности в твердых телах, конвекции и радиационного теплообмена;
• Моделирование работы вентиляторов, насосов и гидравлических сопротивлений через макроэлементы.

Промышленное применение: Проектирование и оптимизация радиоэлектронной аппаратуры (расчет охлаждения плат, радиаторов), систем вентиляции и кондиционирования (HVAC), запорно-регулирующей арматуры, насосного оборудования и теплообменников общего промышленного назначения.

4. CloudCFD

Современная облачная SaaS-платформа для инженерных расчетов от отечественного стартапа «Клауд СФД». Система построена на микросервисной архитектуре. Она позволяет выполнять все этапы инженерного анализа — от импорта геометрии до визуализации результатов — непосредственно через веб-браузер. Вычисления переносятся в удаленные дата-центры, поэтому инженеру не нужны мощные рабочие станции. Менее 150 тысяч рублей требуется для развертывания базовых рабочих мест на предприятии.

Поддерживаемые физические модули и математические методы:

• Масштабируемые автоматические сеточные генераторы на базе удаленных серверов;
• Решатели для несжимаемых и слабосжимаемых сред на базе открытого кода OpenFOAM, который оптимизирован для российских облачных платформ;
• Стационарный и нестационарный теплообмен (включая естественную и вынужденную конвекцию);
• Многокомпонентное смешение газов и перенос пассивных примесей;
• Базовые модели турбулентности класса RANS.

Промышленное применение: Платформа востребована среди малого и среднего инжинирингового бизнеса, строительных компаний (расчет ветровых нагрузок на здания, комфортности городской среды), а также проектных бюро в сфере ЖКХ и экологии.

5. PyPhia (Пифиа)

Специализированный программный комплекс, который активно развивается ИТ-подразделениями сибирских академических институтов. Архитектура системы уникальна. Управляющая логика и пользовательский интерфейс написаны на языке Python. При этом расчетные модули реализованы на C++ и оптимизированы под отечественные процессоры «Эльбрус» и «Байкал». Такой подход обеспечивает гибкость кастомизации под нужды конкретного заказчика.

Поддерживаемые физические модули и математические методы:

• Моделирование сильнонестационарных вихревых течений;
• Расчет многофазных сред со сложной реологией (не ньютоновские жидкости, суспензии, пульпы);
• Реализация нестандартных граничных условий через пользовательские скрипты на Python;
• Модели процессов горения газообразного, жидкого и пылеугольного топлива;
• Оптимизационные алгоритмы для автоматического поиска наилучшей геометрии по критериям гидродинамической эффективности.

Промышленное применение: Система ориентирована на тяжелую промышленность: энергетику (оптимизация угольных котлов), металлургию (смешивание расплавов), химическое производство, а также горнодобывающую отрасль (транспортировка пульпы, работа гидроциклонов).

6. SigmaFlow

Программный комплекс, разработанный Институтом теплофизики им. С.С. Кутателадзе СО РАН. В основе системы лежат многолетние фундаментальные исследования сибирской теплофизической школы. Программа базируется на методе конечных объемов на структурированных и блочно-структурированных сетках. Это обеспечивает высокую точность расчетов для определенного класса геометрий.

Поддерживаемые физические модули и математические методы:

• Специализированные модули для расчета течений бурового раствора в кольцевых зазорах (заказчик — Baker Hughes);
• Специализированные версии для расчета гидротурбин (заказчик — «Силовые машины»);
• Моделирование роторных печей плавки алюминия;
• Моделирование процессов струйной печати;
• Расчет аэродинамики летательных аппаратов с циклическими движителями;
• Модуль SigmaNet для сетевого моделирования гидравлических, тепловых и газоходных систем;
• Свободно распространяемая учебная версия SigmaFlow.Edu.

Промышленное применение: Комплекс нашел широкое применение в нескольких отраслях:

• Энергетика: моделирование топочных камер, газоходов, проточных трактов ГЭС и АЭС;
• Металлургия: оптимизация металлургических печей и горелок;
• Химические технологии: реакторы, вихревые аппараты, слои катализатора;
• Экология: рассеивание вредных выбросов, вентиляция зданий.

SigmaFlow занимает особую нишу на российском рынке. Он сочетает фундаментальную научную базу академического института с глубокой отраслевой специальной направленностью. Это делает софт востребованным инструментом как для исследовательских задач, так и для решения конкретных инженерных проблем на промышленных предприятиях.
