Оптимизация расчёта райзерных систем на основе автоматизированной цепочки в DT Seven

В условиях, когда требуется оперативная оценка множества проектных конфигураций для оптимизации конструкции, традиционные подходы к расчёту прочностных характеристик становятся «узким местом» инженерного процесса. Ручной ввод исходных данных, необходимость повторного запуска расчётов при изменении параметров и разрозненность этапов анализа приводят к высокой трудоёмкости, увеличению времени выполнения работ и росту риска ошибок.

В данной статье представлен опыт автоматизации расчёта райзерных систем на базе платформы DT Seven с интеграцией решателя Abaqus. Решение, реализованное специалистами ООО «Датомикс», позволяет объединить все этапы расчёта — от ввода данных до анализа результатов — в единый цифровой конвейер. Такой подход обеспечивает сокращение времени выполнения расчёта одной конфигурации, повышение достоверности результатов за счёт исключения ручного ввода и стандартизации процедур, а также эффективную поддержку процесса оптимизации конструкции благодаря возможности быстрого перебора и оценки десятков инженерных сценариев.

Постановка задачи

Райзерные системы — критически важный элемент инфраструктуры морских нефтегазовых месторождений. Трубопроводы, соединяющие морское дно с поверхностью океана, подвергаются комплексному воздействию: собственный вес, плавучесть, внутреннее и внешнее давление, растягивающие усилия от якорных креплений, сопротивление течения и колебательные нагрузки от волнового движения. Реакция райзера на эти нагрузки является нелинейной и сложной для моделирования, а значительная длина конструкций (до нескольких километров) многократно увеличивает вычислительную трудоёмкость анализа.

Выбор конфигурации модели осложняется необходимостью учёта сложных нелинейных эффектов, возникающих при совместном действии геометрической и физической нелинейности, а также динамического волнового нагружения, что требует тщательной настройки параметров решения и контроля сходимости.

Ключевой задачей стало формирование непрерывного расчётного процесса, где этапы ввода данных, запуска решателя и постпроцессинга связаны в единый цифровой конвейер. Ручное выполнение этих операций сопряжено с высокой рутинной нагрузкой и значительными временными затратами.

Решение

Для ускорения итерационных расчётов и исключения ручных операций специалисты ООО «Датомикс» разработали параметрическую рабочую цепочку в платформе DT Seven. Архитектура рабочего процесса построена по модульному принципу и объединяет этапы подготовки исходных данных, запуска конечно-элементного анализа, обработки ошибок и извлечения ключевых метрик в единую последовательность.

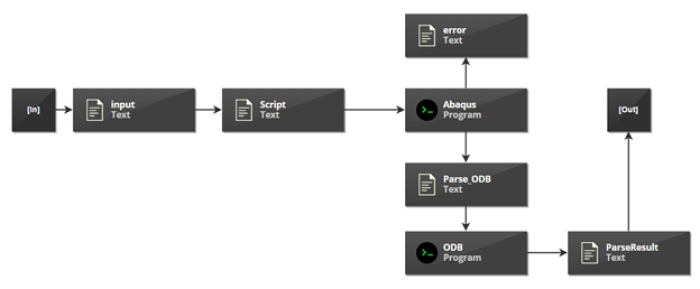

Схематическое представление полного цикла расчёта изображено на рис. 1.

Работа автоматизированной цепочки выстроена в логической последовательности, исключающей ручные вмешательства на всех этапах.

Процесс начинается с загрузки шаблонного файла расчётной модели Abaqus (.inp). Через удобный интерфейс платформы инженер может оперативно скорректировать геометрию райзера, параметры волнового нагружения или граничные условия. Все изменения автоматически применяются к модели, и формируется готовый к расчёту входной файл — без необходимости ручного редактирования текста файла .inp и риска допустить синтаксическую ошибку.

На следующем этапе система автоматически подключает пользовательские подпрограммы UWAVE и DISP, реализующие теорию волн Стокса 5-го порядка для точного моделирования морского волнения. Затем в фоновом режиме запускается решатель Abaqus — это позволяет выполнять расчёт без использования графического интерфейса.

В процессе выполнения анализа платформа автоматически фиксирует и сохраняет все сообщения об ошибках и предупреждения от решателя. При возникновении проблем со сходимостью или некорректных граничных условиях диагностика сохраняется в отдельный файл, что позволяет быстро локализовать причину сбоя без ручного просмотра системных логов Abaqus.

После завершения расчёта система самостоятельно открывает файл результатов (.odb), проверяет наличие необходимых шагов анализа и извлекает ключевые метрики — в первую очередь реакции в верхнем узле райзера (силы и моменты). Данные проходят автоматическую валидацию: при отсутствии требуемых результатов процесс не переходит к следующему этапу, а формирует понятное уведомление для пользователя.

Обработанные результаты сохраняются в структурированном текстовом формате и мгновенно отображаются в окне Outputs платформы DT Seven. Инженер видит итоговые значения реакций, перемещений и напряжений сразу после завершения расчёта — без необходимости открывать Abaqus/CAE, вручную искать нужные узлы или экспортировать данные в сторонние программы.

Поскольку вся цепочка полностью параметризована, изменение любых входных переменных автоматически запускает новый расчётный цикл. Это создаёт технологическую основу для оперативного перебора десятков проектных конфигураций, проведения исследований чувствительности и последующего подключения алгоритмов оптимизации.

Заключение

Проведённая работа подтвердила высокую эффективность платформы DT Seven в автоматизации инженерных расчётных цепочек. Внедрение данного подхода позволило достичь следующих практических результатов:

• Сокращение времени на выполнение расчета одной конфигурации за счет полной автоматизации рабочего процесса;
• Повышение достоверности результатов и снижение риска ошибок благодаря устранению ручного ввода данных и стандартизации процедуры анализа;
• Обеспечение эффективной поддержки процесса оптимизации конструкции за счет возможности быстрого перебора и оценки десятков инженерных сценариев.

Важно отметить, что первоначальная настройка расчётной цепочки в DT Seven требует больше времени, чем выполнение единичного расчёта вручную. Однако в реальных проектах, где необходимо проанализировать десятки и сотни вариантов конструкции, этот вклад быстро окупается: за счёт полной автоматизации последующих итераций общая трудоёмкость работ снижается на 83%.
