Обшивка самолета: как заранее узнать, где она сложится под нагрузкой

При проектировании авиационной техники (обшивка фюзеляжа, панели крыла, стрингерные и шпангоутные конструкции) инженер-прочнист неизбежно сталкивается с задачей оценки потери устойчивости. Линейный анализ (Eigenvalue buckling) дает лишь верхнюю теоретическую оценку критической нагрузки. Реальная картина требует учета геометрической и физической нелинейности, начальных технологических несовершенств и сложного контактного взаимодействия элементов.

Проблема классических подходов

Традиционно для трассировки посткритической диаграммы деформирования применяется метод продолжения решения по параметру, известный в международных стандартах как arc-length method (или метод Riks). Однако на практике инженеры часто сталкиваются с ситуацией, когда:

• этот метод отсутствует в используемом CAE-пакете;
• расчет не сходится из-за сложного контактного взаимодействия (например, отслоение композитной обшивки или контакт панелей с жестким инструментом);
• происходят резкие скачки жесткости, приводящие к ошибке матрицы жесткости в неявном решателе.

В таких случаях классический анализ обрывается, не позволяя получить полную картину закритического поведения конструкции.

Решение: квазистатический анализ в явной динамике (Explicit Dynamics)

Отличной и часто единственно возможной альтернативой является использование решателя явной динамики для квазистатических задач. Да, явная схема изначально создана для быстрых динамических процессов (удар, краш-тест), но при грамотной настройке она блестяще справляется с нелинейной потерей устойчивости тонкостенных авиационных конструкций, обходя проблемы сходимости неявных методов.

Ключевые приемы для обеспечения корректности расчета:

• Управление скоростью нагружения (Load Rate): Искусственное увеличение скорости приложения нагрузки сокращает машинное время расчета. Однако важно не переусердствовать, чтобы инерционные силы не исказили физическую картину и не вызвали волновой отклик.
• Плавное приложение нагрузки (Smooth Step Amplitude): Использование сглаженной амплитудной кривой (вместо линейной или ступенчатой) исключает возникновение паразитных ударных волн в начальный момент времени, обеспечивая плавный и контролируемый переход конструкции в закритическое состояние.
• Энергетический контроль: Главный критерий корректности квазистатики в явной динамике – строгий мониторинг соотношения кинетической и внутренней энергии деформируемых тел. Если пиковая кинетическая энергия не превышает 5–10% от внутренней энергии, инерционными эффектами можно пренебречь, и решение считается истинно квазистатическим.

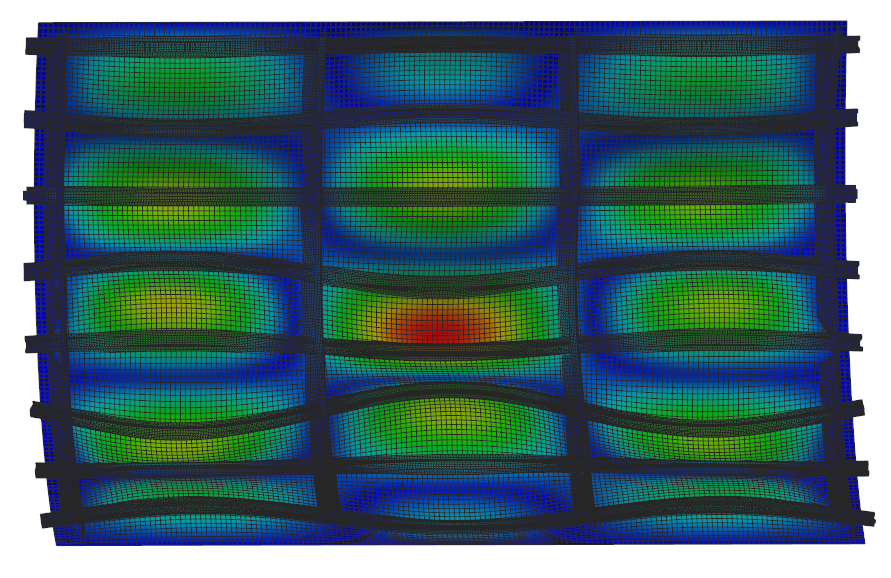

Все эти приёмы — управление скоростью нагружения, плавная амплитуда и энергетический контроль — мы детально разберём на реальном примере расчёта подкреплённой криволинейной панели. Приходите на вебинар, покажем весь процесс от граничных условий до анализа форм выпучивания.
