Защитные ограждающие конструкции по СП 542.1325800.2024
Выдержит ли ваша сетка удар беспилотника? Считаем ЗОК для НПЗ, ТЭЦ, подстанций и компрессорных станций по СП 542 с изменением № 1 и проверяем по СП 16, СП 63 и СП 20. Ответ вы получаете до закупки металла.
Ваш объект относится к критической инфраструктуре?
Указ «О мерах по обеспечению безопасности объектов критической инфраструктуры Российской Федерации» действует со дня опубликования. Если компания не приняла или несвоевременно приняла меры по безопасности такого объекта, в том числе если меры против атак беспилотников оказались неэффективными, Правительство может ввести временное управление её имуществом.
Почему сетка из каталога не останавливает тяжёлый БПЛА
Сетки на объектах ставят быстро: леса по периметру, полотно сверху. Полотно при этом подбирают по каталогу, а энергию удара никто не считает. Между ними разница почти в восемь раз.
Что это значит для бизнеса
Жёсткое полотно аппарат проходит навылет, а обломки каркаса летят дальше как осколки. Под сеткой начинается пожар: трансформаторное масло, газ, мазут, кабельные трассы. Остановка установки и срыв поставок обходятся несравнимо дороже расчёта.
Что работает
Аппарат останавливает тросовая система с энергопоглощающими устройствами. Полотно в ней собирает нагрузку и передаёт на тросы, тросы на опоры и фундаменты. Сколько нужно тросов и какой ход торможения допустим, показывает расчёт.
Сколько испытанных полотен нужно на один удар
СП 542.1325800.2024 и изменение № 1

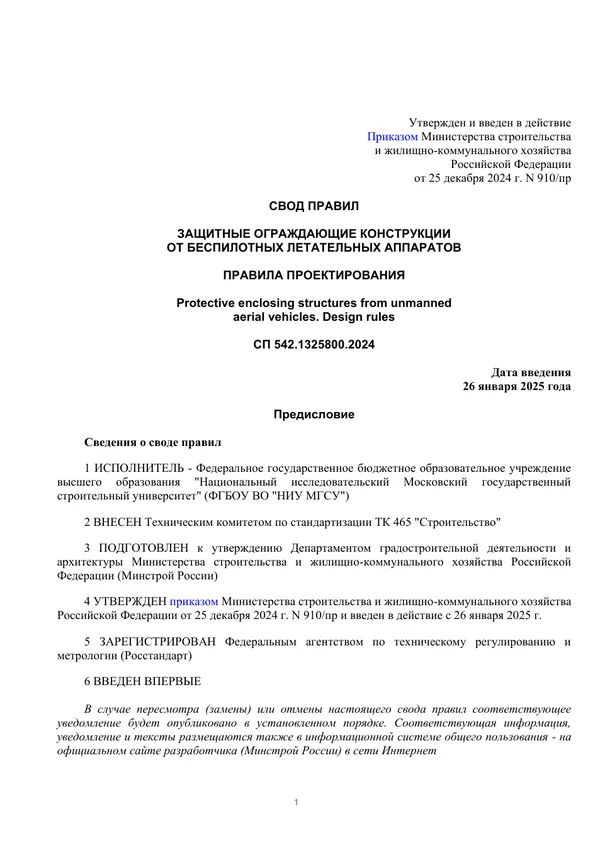

СП 542.1325800.2024Правила проектирования. PDF, 26 страницСкачать PDF
- Утверждёнприказ Минстроя № 910/пр
- Дата введения26.01.2025
- РазработчикНИУ МГСУ
Минстрой принял изменение № 1 к СП 542
- Новые понятия «расстояние безопасности» и «приемлемый ущерб»
- Расширена область применения
- Уточнены функциональные требования
- Предусмотрен расчёт на динамическое воздействие (удар) БПЛА
- Скорректированы требования к нагрузкам и их сочетаниям
Расчёт удара в явной динамике и отступ сетки от объекта с учётом её прогиба мы делаем с первых проектов. Теперь это прямо требует норма.
Область применения (раздел 1)
Свод правил распространяется на проектирование ЗОК для безопасного прикрытия зданий, строений и сооружений различного назначения от атак БПЛА.
Применяется для объектов организаций «Росатом», если это предусмотрено заданием застройщика (технического заказчика).
Не распространяется на ЗОК от наземных, надводных и подводных беспилотных аппаратов.
На что проверяем конструкцию
Особые воздействия
- СП 542.1325800.2024с изменением № 1: удар аппарата, осколки, подрыв
- Рекомендации МЧС России 2024расчёт методом конечных элементов в динамике
Климатические нагрузки
- СП 20.13330.2016ветер, гололёд, снег на сетки, тросы и опоры
- СП 296.1325800.2017экстремальный гололёд
Несущая способность
- СП 16.13330.2017стальные мачты, рамы, узлы
- СП 63.13330.2018фундаменты, железобетонные стенки
- СП 513.1325800.2022анкерные крепления
Какой уровень защиты нужен вашему объекту
Уровень задаётся документами по стандартизации или заданием на проектирование. Выберите самый тяжёлый аппарат, от которого нужно защититься, и посмотрите, из чего будет состоять ЗОК.
- Защитные сеткиулавливают аппарат и передают нагрузку на тросывсе уровни
- Ограждения из стальных тросовнесущие тросы, гасят энергию ударавсе уровни
- Опорымачты на своих фундаментах, отдельно от зданиявсе уровни
- Растяжкидержат опоры от опрокидывания при ударевсе уровни
- Дополнительные защитные сеткивторой слой, ловит то, что прошло через первыйс 3-го уровня
- Тюфяки, матыпоглощают осколки на кровле и у стенс 2-го уровня
- Противоосколочные стенкиприкрывают жизненно важное оборудование1-й уровень
По таблицам 6.1 и 6.2 СП 542.1325800.2024. 1-й уровень самый высокий: все элементы, защита в том числе от среднего БПЛА с осколочным поражением. Новые элементы добавляются внизу списка.
Семь поражающих факторов в одном расчёте
Сценарий атаки считаем целиком для конкретного объекта. Каждый фактор даёт свою нагрузку и своё решение.
Удар
Планёр отдаёт преграде сотни килоджоулей ещё до срабатывания боевой части. Узлы строительных лесов рассчитаны на нагрузки на 2-3 порядка меньше.
Ударная волна
Подрыв у стены даёт сотни килопаскалей, ограждения разрушаются уже при 100 кПа. Главное здесь расстояние до места подрыва.
Осколки
У большинства сеток малая поверхностная плотность, осколки проходят почти без потери энергии. Нужны экраны и разнесённые слои.
Направленное действие
Кумулятивный элемент пробивает броню, бетон и сэндвич-панели локально. Помогают масса и разнесение слоёв.
Обломки каркаса
Трубы, хомуты и крепёж разрушенных лесов, стекло и облицовка сами становятся поражающими элементами.
Пожар
Масло, газ, мазут и кабели превращают локальное повреждение в пожар, который тушат до полного выгорания.
Второй аппарат
Повреждённая секция теряет геометрию, и следующий удар проходит в то же место.
Траектория подхода
Строим 3D-модель площадки и моделируем конечный участок полёта. Защиту получают кровли и фасады, которые примут удар первыми.
Шесть решений, из которых собирается защита площадки
Навес над кровлей
Сетка на тросах над зданием на отдельных опорах. Высоту задаём по расчётному прогибу.
Фасадный экран
Вертикальная сетка или тросы с кольчужным полотном на отступе от стены.
Контур из мачт

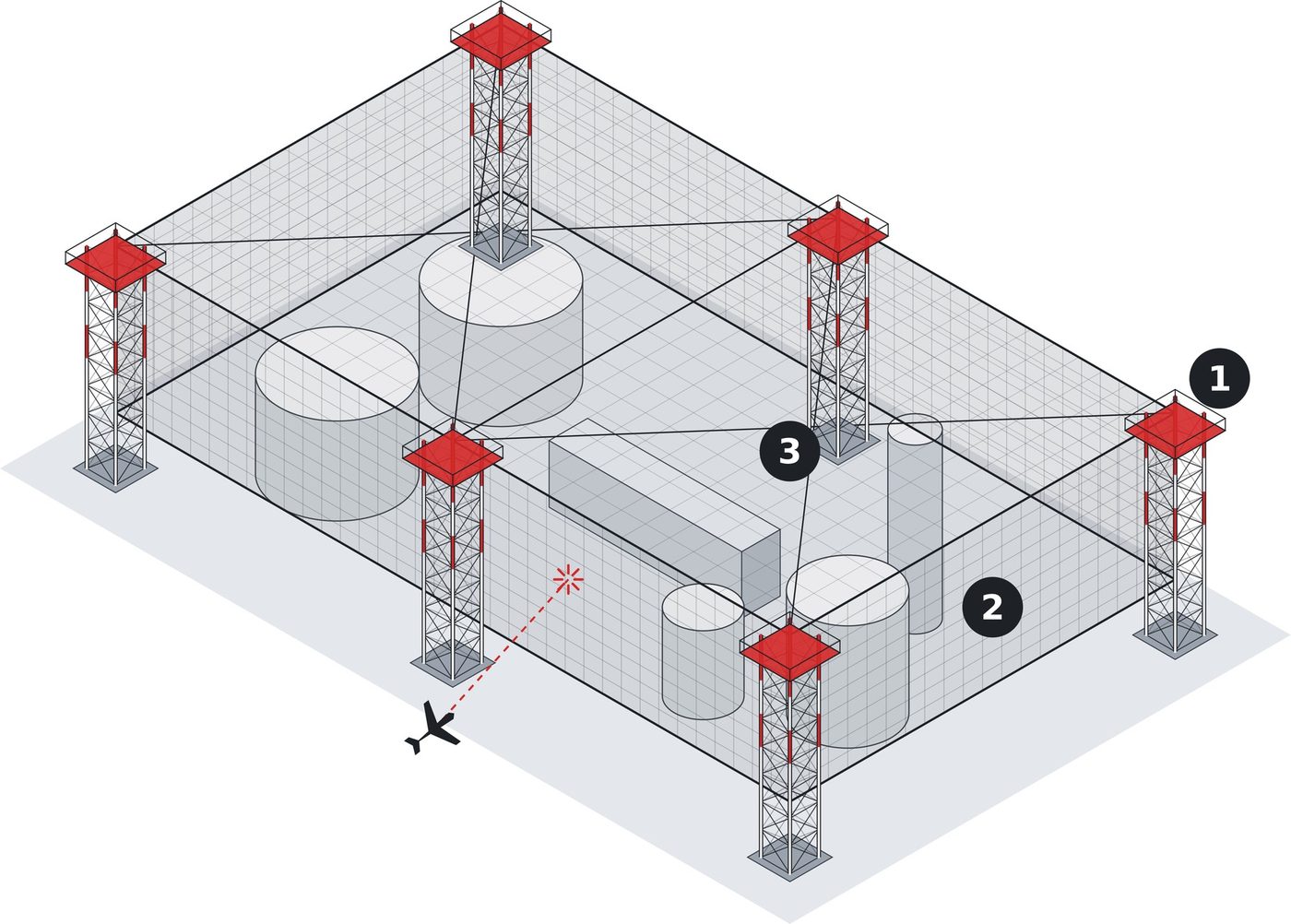

Вертикальная сеть по периметру и горизонтальная сверху. Для резервуаров и установок.
Над трансформаторами
Рамы с сеткой над оборудованием подстанции и ограждение по периметру.
Защита проёмов
Рамы с прутьями, бронеплёнка и щиты для окон помещений с персоналом.
Противоосколочный экран
Тюфяки, маты и противоосколочные стенки перед жизненно важными агрегатами.
Сферы применения
Как это выглядит в расчёте
Кровля: сетка из тросов
Каркас 20×20 м высотой 15 м, тросы Ø20 мм с шагом 1 м. Физическое время процесса 1 секунда.
- Сетка прогибается до 5 м к кровле, часть тросов рвётся
- Аппарат практически останавливается
- Из расчёта берём высоту каркаса, усилия в тросах, нагрузки на опоры и фундаменты
Окна: рама и прутья
Рама из уголка 30×30×4 мм и прутья Ø20 мм против того же аппарата.
- Конструкция пластически деформируется и уходит вперёд на 3-4 м
- За 0,1 с скорость аппарата падает почти до нуля
- Следующий шаг: крепления, стены и разлёт осколков
Давление на фронте ударной волны у стекла, МПа. Заряд 50 кг в 5 м от остекления
Почему расчёту можно верить
Прежде чем считать сетки, проверяем модель на задаче с независимым решением. Для давления ударной волны у стекла LS-DYNA дала 0,489 МПа, аналитическая методика 0,50 МПа.
Это верификация: проверка того, что уравнения решены правильно. Сравнение с натурными испытаниями (валидацию) для ответственных объектов стоит заложить отдельно.
Мачты как отдельная опора для сетей
Крепить сетку к дымовой трубе или к зданию опасно: при ударе импульс через тросы уходит в конструкцию, которая на это не рассчитана. Поэтому силовые элементы выносим на отдельные решётчатые мачты.
- Мачта 20 м: коэффициент использования 0,74 при ударе в сеть и мачту
- Отклонение верха 25 мм при допустимых 266 мм, осадка фундамента 4,75 мм
- Тросы на такелажных скобах, сварки на действующем производстве нет
- Мачты высотой 55-65 м уже работают на действующих объектах
Зачем нужен отступ сетки от стены
Сетка останавливает аппарат и отодвигает место подрыва от защищаемой стены. Задайте массу заряда и расстояние до стены и посмотрите, как меняется давление ударной волны.
Оценка по формуле М. А. Садовского, отражение по нормальному падению волны. Порог 100 кПа: разрушение ограждающих конструкций. Для проекта давление считаем по методике расчёта взрывных нагрузок и в LS-DYNA.
Чем наш расчёт отличается от типового подхода
Как проходит работа
Работаем с крупнейшими нефтегазовыми и энергетическими компаниями. Проверяем уже установленную защиту или проектируем её с нуля.
Исходные данные
Генплан, обмеры фасадов, несущая способность кровель, фото
Модель угрозы
Расчётные аппараты, энергия удара, направления подхода
Концепция
Рубежи, отступы от стен, этапность монтажа, бюджет
Расчёт
Удар, ударная волна, осколки, мачты, опоры и фундаменты
Обоснование
Усилия, реакции, узлы и отчёт для рабочей документации
Частые вопросы о защите от БПЛА
Какая сетка защищает от ударного БПЛА?
Одно полотно тяжёлый аппарат не остановит. Сеть 60×60×4,6 мм по испытаниям МЧС держит 47,9 кДж, а аппарат 250 кг на 55 м/с несёт 378 кДж. Останавливает система: тросы с энергопоглощающими устройствами, полотно, которое собирает нагрузку, и каркас на отдельных опорах. Параметры подбираются расчётом.
Обязателен ли расчёт ЗОК?
Рекомендации МЧС России 2024 года требуют считать улавливающие конструкции методом конечных элементов в динамической постановке. СП 542.1325800.2024 задаёт нагрузки от падения аппарата и от осколков. Без расчёта нельзя обосновать ни прочность, ни зазор до кровли.
Можно ли крепить защитную сетку к дымовой трубе или к зданию?
Не рекомендуем. При ударе импульс через тросы уходит в трубу и может привести к потере её устойчивости. Силовые элементы ЗОК выносим на отдельные опоры, например решётчатые мачты.
Защищает ли сетка от ударной волны и осколков?
Нет. Сетка останавливает аппарат и отодвигает место подрыва от здания. Ударную волну и осколки гасят расстояние, масса и разнесённые слои: противоосколочные экраны, бронеплёнка, щиты. Всё это считается вместе.
Что нужно для начала работы?
Генплан площадки, перечень зданий и оборудования под защиту, обмеры фасадов, данные о несущей способности кровель, фотографии. Если защита уже стоит, её конструктивная схема.
Какой уровень защиты нужен объекту?
По СП 542 уровень принимают по документам по стандартизации или по заданию на проектирование. 4-й уровень рассчитан на малые БПЛА, 1-й включает все элементы, в том числе противоосколочные стенки, и защищает от среднего БПЛА с осколочным поражением. Поможем обосновать уровень для конкретного объекта.
Касается ли мой объект Указ № 604?
Указ от 24.08.2026 № 604 относит к объектам критической инфраструктуры объекты ТЭК, промышленности, связи, коммунальной, транспортной и логистической инфраструктуры, энергетики, включая атомную, жизнеобеспечения, критически важные и потенциально опасные объекты. За непринятие мер по их безопасности, в том числе неэффективную защиту от БПЛА, возможно временное управление имуществом.
Можете проверить уже установленную защиту?
Да. Считаем существующую конструкцию на расчётный аппарат, показываем слабые места и предлагаем минимальные доработки вместо полной замены.
